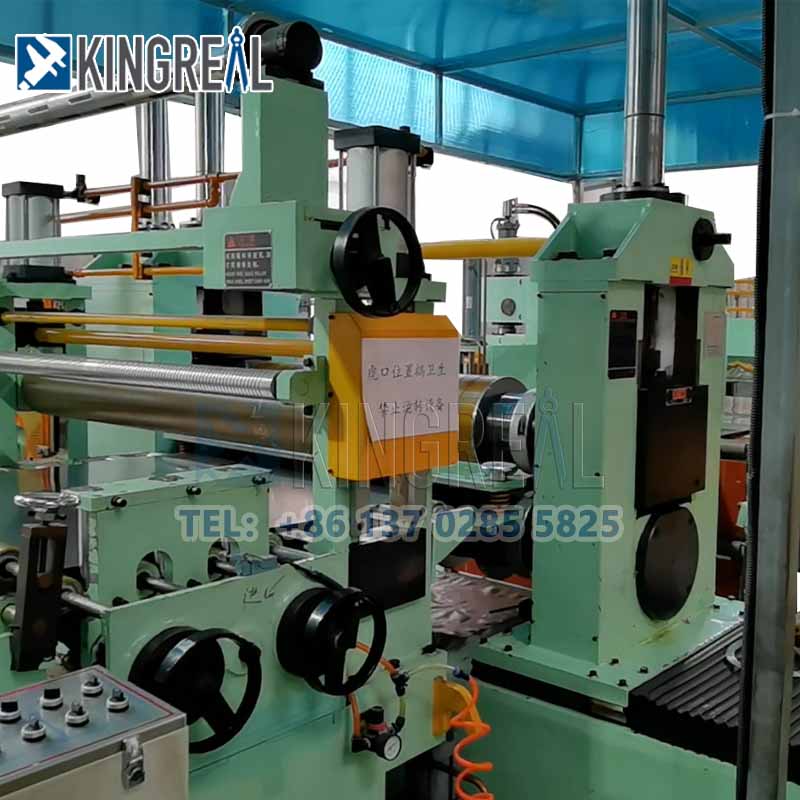

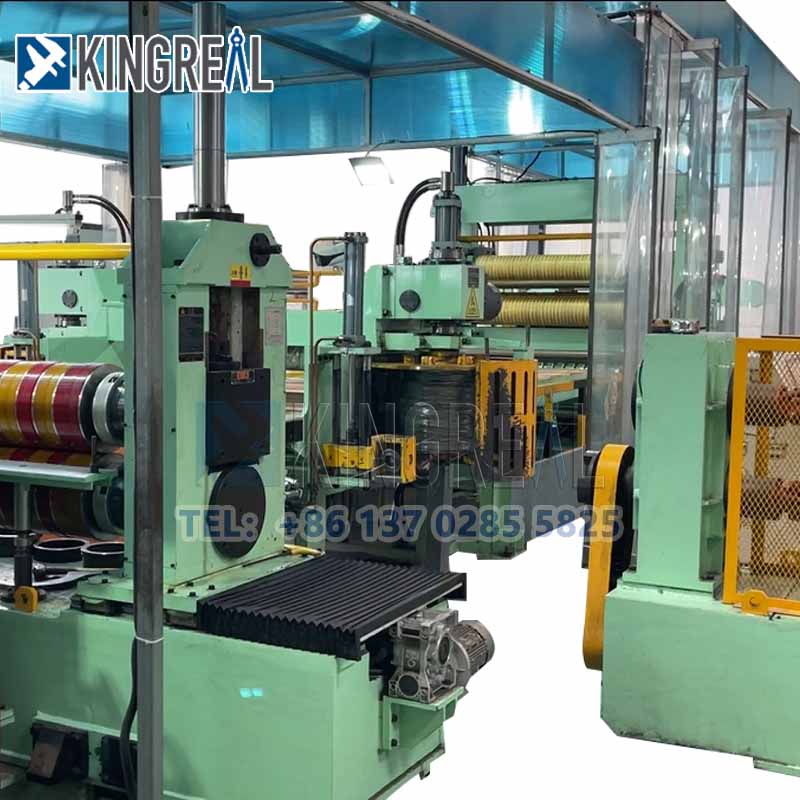

Το μηχάνημα κοπής κεφαλής 1300mm Dual Slitter Head Coil είναι ένα από τα πιο χαρακτηριστικά προϊόντα της KINGREAL. Ο σχεδιασμός διπλής κεφαλής κοπής είναι κατάλληλος για πηνία 0,3-3MM για την επίτευξη υψηλής ταχύτητας απόδοσης παραγωγής 220M/Min. Αυτή τη στιγμή πωλείται στην Τουρκία, τη Ρωσία, τη Σαουδική Αραβία και άλλες χώρες.
Το μηχάνημα κοπής κεφαλής διπλής κοπής KINGREAL 1300mm είναι σχεδιασμένο για κοπή ακριβείας από αλουμίνιο, γαλβανισμένο χάλυβα, θερμή έλαση, ψυχρή έλαση και πολλά άλλα κοινά μεταλλικά πηνία για να καλύψει τις διαφορετικές απαιτήσεις κοπής των πελατών, συμπεριλαμβανομένης της ταχύτητας, της ποσότητας και της ποιότητας κοπής.
Ο σχεδιασμός του καθίσματος διπλού μαχαιριού μπορεί να πραγματοποιήσει το σχίσιμο διαφορετικών μεγεθών πηνίων στην ίδια γραμμή παραγωγής, το οποίο βελτιώνει σημαντικά την απόδοση παραγωγής αντικαθιστώντας το κάθισμα μαχαιριού και έχει κερδίσει την εύνοια πολλών πελατών.
Εκτός από τη σχεδίαση του καθίσματος με διπλό μαχαίρι, η μηχανή κοπής φύλλων χάλυβα KINGREAL είναι επίσης σχεδιασμένη για πελάτες για την προστασία του καλύμματος του μηχανήματος, τη βελτίωση της ασφάλειας παραγωγής στη διαδικασία κοπής, σύμφωνα με τις απαιτήσεις παραγωγής του πελάτη. Τώρα λειτουργεί με επιτυχία στο εργοστάσιο του πελάτη της Σαουδικής Αραβίας.
1. Πηνίο υψηλής ταχύτητας κοπής στη γραμμή μήκους
2. Μηχάνημα κοπής από χάλυβα στενής λωρίδας
Φόρτωση του πηνίου -- Υδραυλικός αποκωδικοποιητής -- Ισιωτικό υψηλής ακρίβειας -- Γέφυρα βρόχου -- Μηχάνημα κοπής -- Κυλιόμενη ακμή απορριμμάτων -- Γέφυρα βρόχου -- Τάνυση -- Μηχάνημα επανατύλιξης
Οχι |
Συστατικό |
Ποσότητα |
1 |
Φόρτωση Καλαθιού |
1 σετ |
2 |
Υδραυλικό Πρόβολο Decoiler |
1 σετ |
3 |

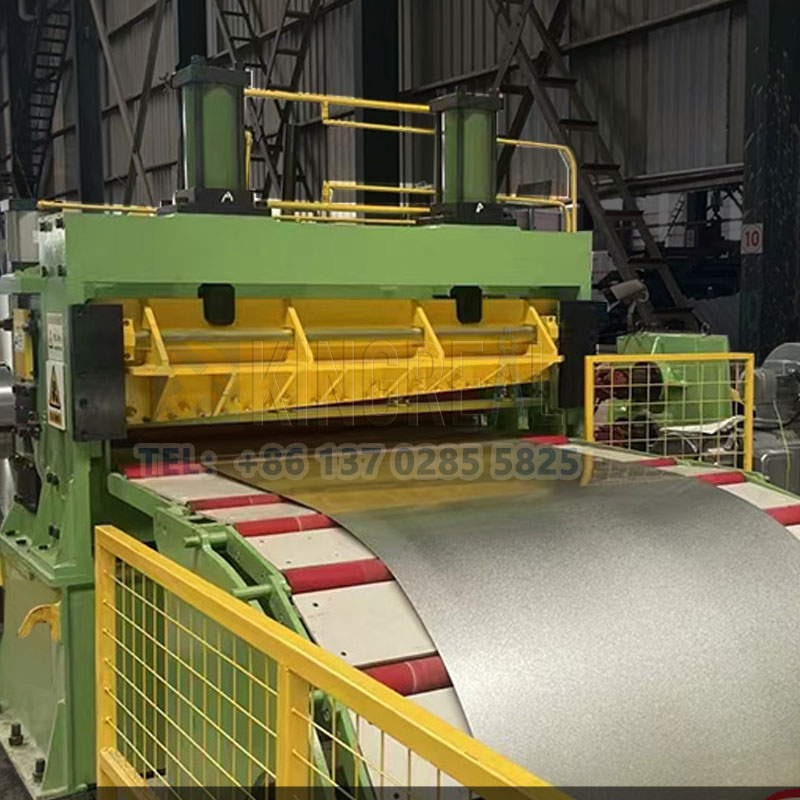

Ισιωτικό με πέντε κυλίνδρους |
1 σετ |
4 |
Γέφυρα βρόχου |
2 Σετ |
5 |
Μηχανή κοπής |
2 Σετ |
6 |
Ανατύλιξη απόβλητου υλικού |
1 σετ |
7 |
Υδραυλική επανατύλιξη |
1 σετ |
8 |
Υδραυλικό σύστημα |
1 σετ |
9 |
Ηλεκτρονικό Σύστημα Ελέγχου |
1 σετ |
10 |
Προσαρμοσμένη προστατευτική ασπίδα εξαρτημάτων |
1 σετ |
Παράμετροι πρώτων υλών |
|
Υλικό πηνίου |
Αλουμίνιο, χάλυβας, γαλβανισμένος χάλυβας κ.λπ |
Πάχος πηνίου |
0,3-3mm |
Πλάτος πηνίου |
500-12500mm |
Coil Wight |
15 τόνοι |
Παράμετροι τελικού προϊόντος |
|
Ανοχή πλάτους |
≤±0,05mm |
Ευθύτητα σχισμής |
≤1mm/2000mm |
Απορρίμματα κομματιών |
≥2mm |
Παράμετροι κοπτικού μηχανήματος |
|
Ταχύτητα Εργασίας |
100-180M/Min |
Πηγή ενέργειας |
380V/50HZ |
Εγκατεστημένη χωρητικότητα |
περίπου 280 KW |

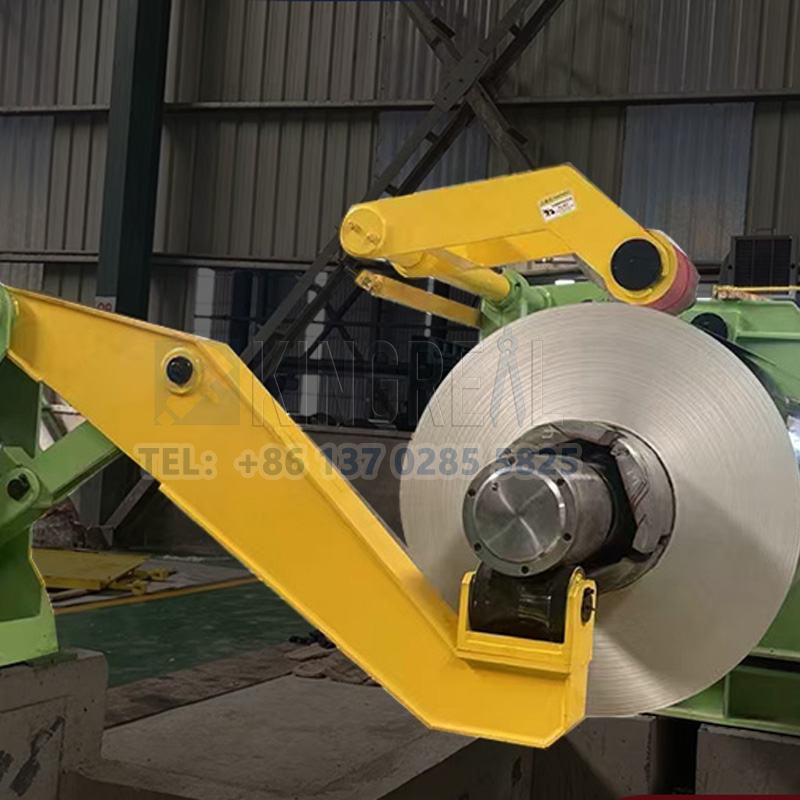

① Υδραυλικός Πρόβολος Decoiler
Η κύρια λειτουργία ενός υδραυλικού προβόλου είναι να μεταφέρει και να περιστρέφει έναν ιστό έτσι ώστε να ξετυλίγεται αργά για το επόμενο βήμα της διαδικασίας. Αυτός ο τύπος decoiler αποτελείται συνήθως από ένα καρούλι, μια βάση, ένα σύστημα μετάδοσης κίνησης, κ.λπ., και είναι του τύπου προβόλου με ένα ρουλεμάν. Το καρούλι αποτελείται συνήθως από έναν άξονα στήριξης, μια ολίσθηση σφήνας και μια πλάκα πλώρης φωλιασμένη στη σφηνοειδή ολίσθηση, η οποία διαστέλλει και συστέλλει το καρούλι υπό τη δράση μιας κεκλιμένης σφήνας για να φιλοξενήσει ρολά διαφορετικού μεγέθους.
Ο υδραυλικός πρόβολος αποκόλλησης είναι ιδιαίτερα σημαντικός στον εξοπλισμό υψηλής ταχύτητας μεταλλικών κοπτικών μηχανών, επειδή μπορεί να κινηθεί με κινητήρα για να επιτευχθεί η περιστροφή του καρουλιού, έτσι ώστε να διατηρείται η λωρίδα υπό τάνυση για το άνω ξετύλιγμα κάτω από το σύστημα μετάδοσης κίνησης.

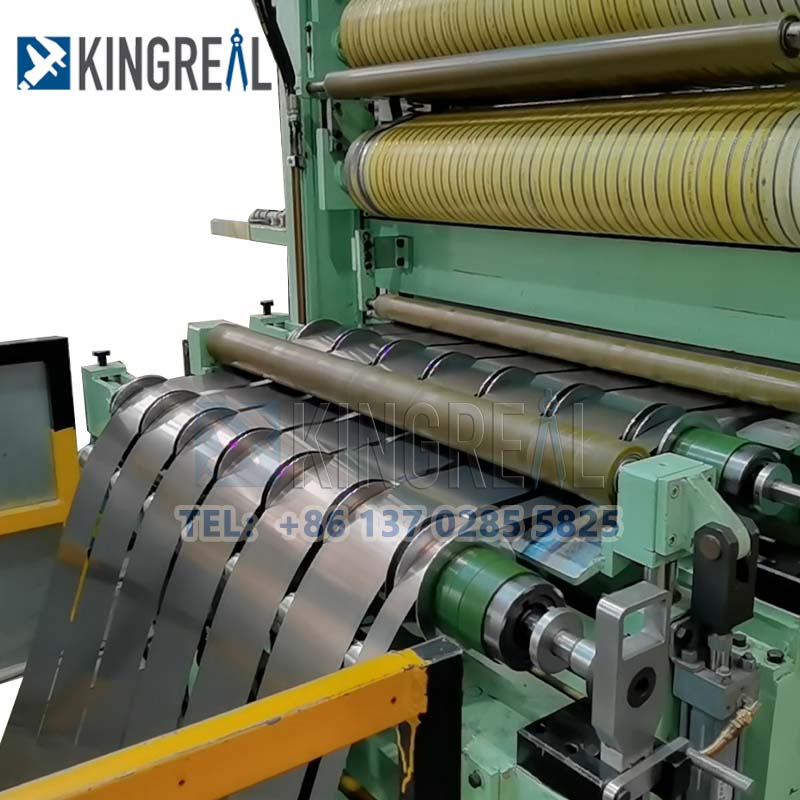

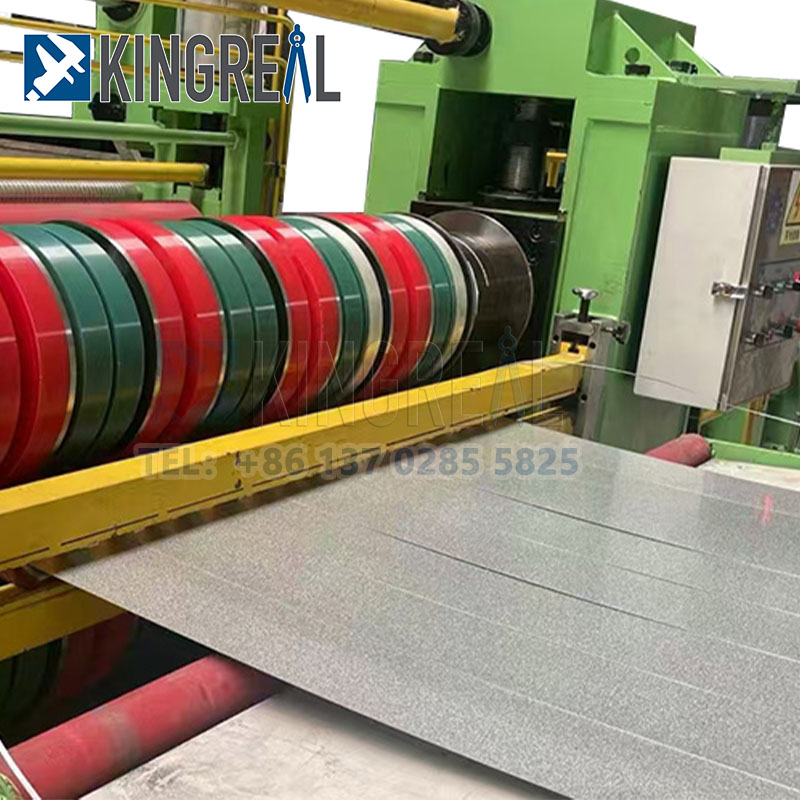

① Μηχανή κοπής κεφαλής διπλής κοπής
ένα. Κύριο πλαίσιο σώματος: χάλυβας διατομής, χαλύβδινη πλάκα, συγκολλημένα μεταξύ τους, ανόπτηση για την εξάλειψη της πίεσης και στη συνέχεια επεξεργασία της επιφάνειας αναφοράς.
σι. Πιέζοντας ζεύγος κυλίνδρων: ο επάνω κύλινδρος μπορεί να συγχρονιστεί με το υλικό πίεσης ανύψωσης κυλίνδρου, για να εξασφαλιστεί η σταθερότητα της πλάκας στον άξονα του μαχαιριού, η κίνηση ατμού του άνω κυλίνδρου.
ντο. Υλικό άξονα μαχαιριού: 42CrMo, προδιαγραφή 200mm×1300mm, με κλειδί, μέσω ακατέργαστης κατεργασίας, επεξεργασίας σκλήρυνσης, επεξεργασίας μέσης συχνότητας, λείανσης, επικάλυψης σκληρού χρωμίου, επαναλείανσης και άλλων 8 διεργασιών.

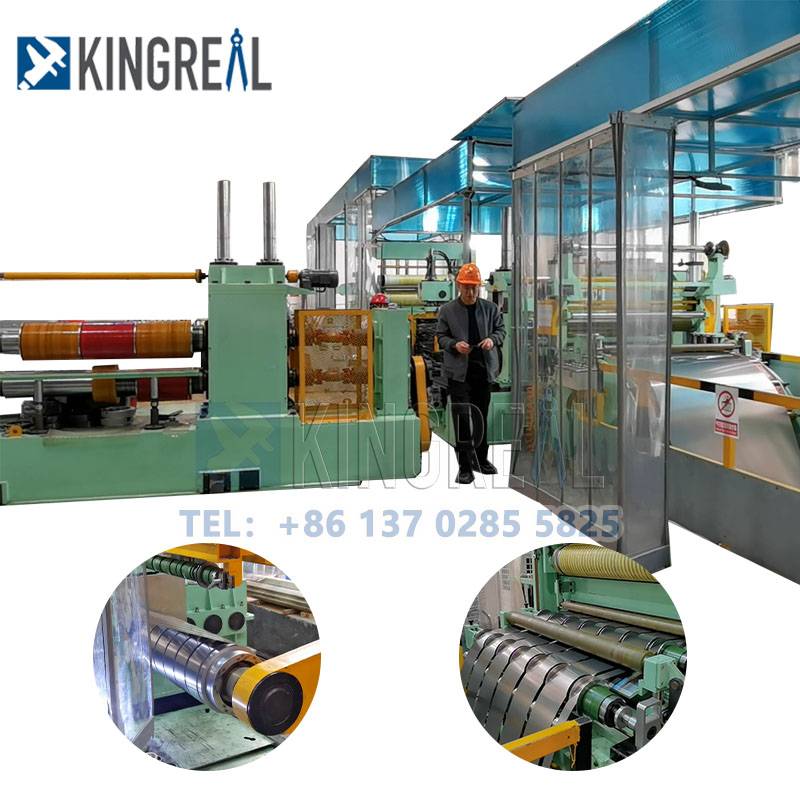

① Προστατευτική ασπίδα:
Το προστατευτικό κάλυμμα μηχανής στο μεταλλικό κοπτικό έχει τους ακόλουθους ρόλους και χαρακτηριστικά:
Προστασία εξοπλισμού: το προστατευτικό κάλυμμα του μηχανήματος μπορεί να απομονώσει το μηχάνημα από την άμεση επαφή με το περιβάλλον, να αποτρέψει την είσοδο σκόνης, λεκέδων νερού, λαδιού, σμήνους και άλλων ρύπων στο εσωτερικό του μηχανήματος, ώστε να βελτιώσει τη διάρκεια ζωής του μηχανήματος.
Ασφάλεια λειτουργίας: το προστατευτικό κάλυμμα του μηχανήματος διασφαλίζει την ασφάλεια του χειριστή και του περιβάλλοντος προσωπικού, αποτρέπει την άμεση επαφή του προσωπικού με κινούμενα μέρη υψηλής ταχύτητας, ηλεκτρικά φορτισμένους αγωγούς ή άλλα επικίνδυνα μέρη και αποτρέπει τα ατυχήματα.
▶ 1. Ολοκληρωμένες λύσεις εξοπλισμού επεξεργασίας πηνίων.
▶ 2. Επαγγελματική τεχνική ομάδα
-Πρόγραμμα σχεδιασμού προπώλησης. -Επαγγελματική κατασκευή κατά την πώληση. -Υπηρεσία εγκατάστασης μετά την πώληση.
▶ 3. Άφθονες υποθέσεις έργου
Έχουμε πουλήσει με επιτυχία τα κοπτικά μηχανήματα μας στην Τουρκία, τη Σαουδική Αραβία, την Ινδία και τη Ρωσία.
