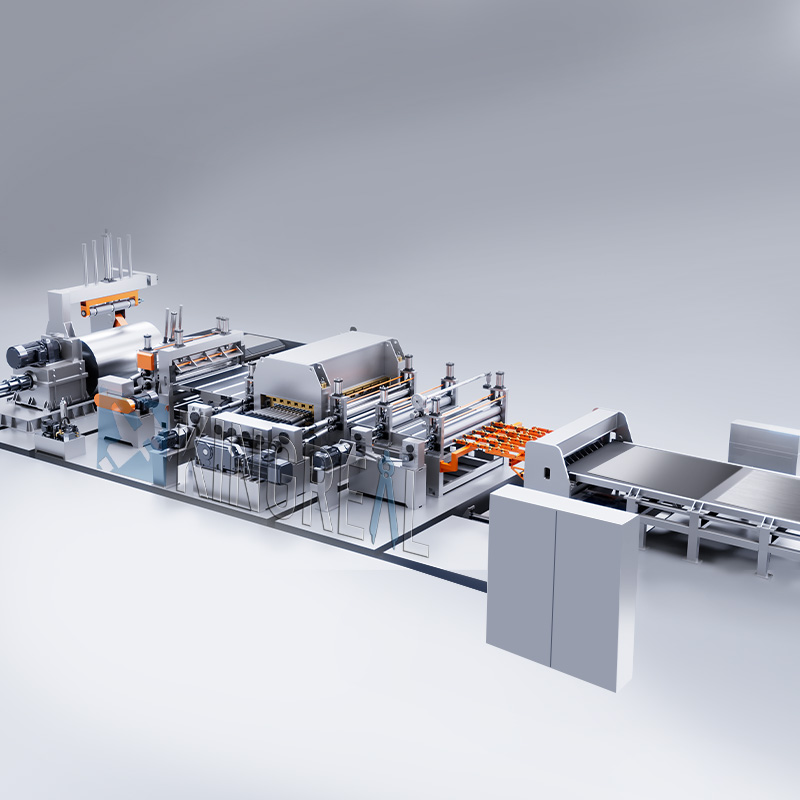

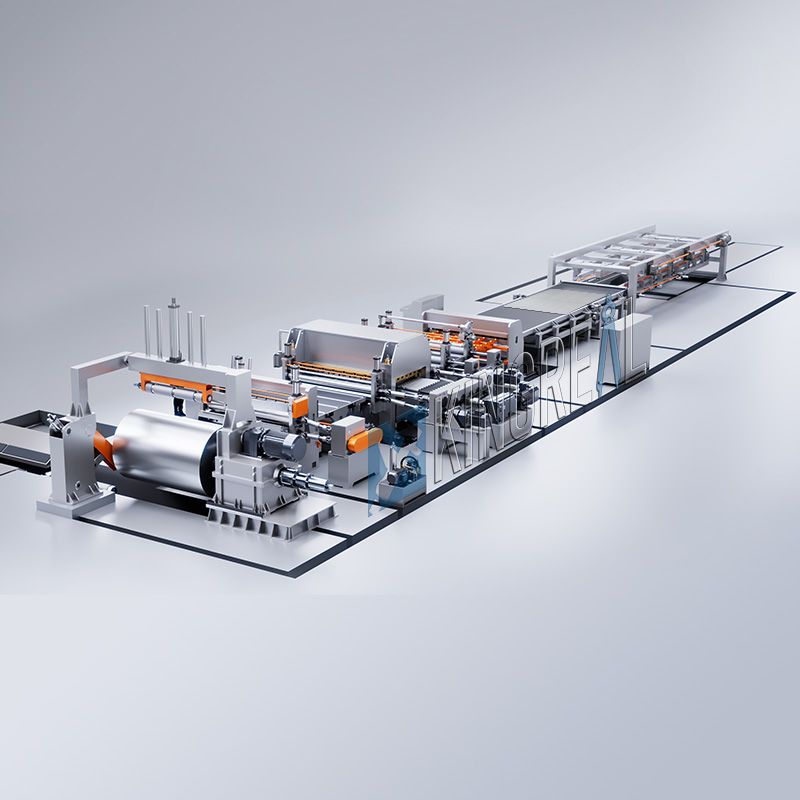

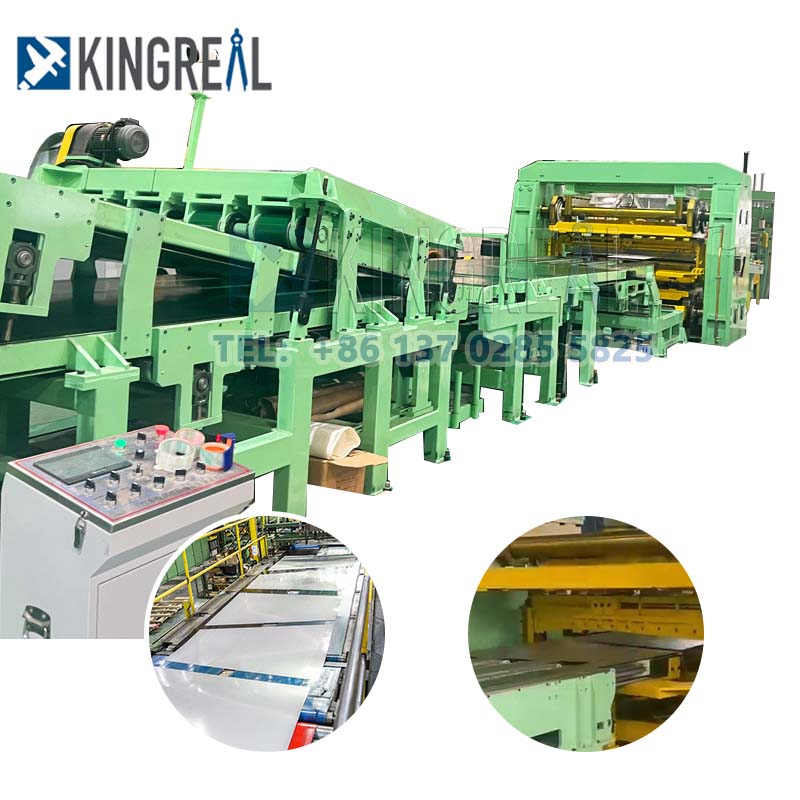

Η KINGREAL STEEL SLITTER ειδικεύεται εδώ και πολύ καιρό στην Ε&Α και την κατασκευή γραμμών κοπής σε μήκος. Αξιοποιώντας την ώριμη τεχνολογία, έχουμε αναβαθμίσει πλήρως τις παραμέτρους και την απόδοση των τυπικών γραμμών κοπής σε μήκος και αναπτύξαμε μια εξειδικευμένη γραμμή κοπής σε μήκος υψηλής ταχύτητας. Αυτό το προσαρμοσμένο σύστημα επιτυγχάνει μέγιστη ταχύτητα παραγωγής 80 m/min, καταστρέφοντας τα σημεία συμφόρησης χωρητικότητας που σχετίζονται με τις παραδοσιακές γραμμές.
Κατά τη φάση Ε&Α και σχεδιασμού, η βελτιστοποίηση επικεντρώθηκε σε δύο βασικές ενότητες: το σύστημα διάτμησης και τη μονάδα στοίβαξης. Οι βελτιώσεις σε αυτές τις δομές διασφαλίζουν ότι η γραμμή είναι κατάλληλη για την επεξεργασία μεταλλικών πηνίων επίπεδης έλασης. Χρησιμοποιώντας μια αποτελεσματική λειτουργική λογική, το σύστημα ενσωματώνει απρόσκοπτα το ξετύλιγμα, τη διάτμηση και τη στοίβαξη πηνίου. Αυτή η προσέγγιση μεγιστοποιεί την αποτελεσματικότητα επεξεργασίας, εξασφαλίζει υψηλή ακρίβεια μέσω εξελιγμένου δομικού σχεδιασμού και ενισχύει τη λειτουργική ασφάλεια, επιτρέποντας τον τυποποιημένο, μεγάλης κλίμακας μετασχηματισμό μεταλλικών πηνίων σε επίπεδα φύλλα υψηλής ακρίβειας.
▲ Σχέδια βελτιστοποίησης πυρήνα για κοπή σε γραμμή μήκους υψηλής ταχύτητας
|

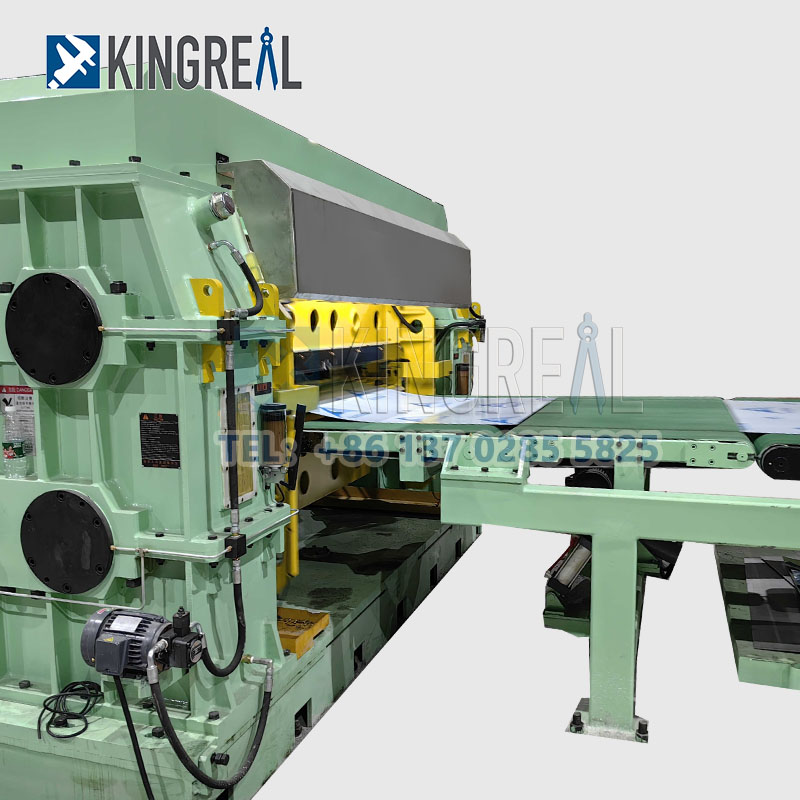

●Κοπή υψηλής ταχύτητας Σε πλήρη ταχύτητα λειτουργίας, η γραμμή κοπής υψηλής ταχύτητας KINGREAL STEEL SLITTER εξασφαλίζει αδιάλειπτη τροφοδοσία μεταλλικών λωρίδων, εξαλείφοντας τις απώλειες που σχετίζονται με τις λειτουργίες start-stop και ικανοποιώντας τις απαιτήσεις της συνεχούς παραγωγής. Για την επίτευξη του προτύπου παραγωγής 80 m/min, ο εξοπλισμός διαθέτει περιστροφική διάτμηση ή δυναμική δομή ιπτάμενης διάτμησης. Οι βελτιστοποιημένες μονάδες κίνησης εργαλείων και οι γραμμικές ράγες οδήγησης επιτρέπουν στο συγκρότημα κοπής να εκτελεί δυναμική επιτάχυνση και ακριβή ευθυγράμμιση. Πριν από την κοπή, η γραμμική ταχύτητα της ιπτάμενης λεπίδας διάτμησης συγχρονίζεται σε πραγματικό χρόνο με την ταχύτητα τροφοδοσίας της μεταλλικής λωρίδας. Αυτός ο τέλειος συγχρονισμός εξαλείφει προβλήματα όπως γρέζια και αποκλίσεις διαστάσεων που προκαλούνται από διαφορές ταχύτητας, διασφαλίζοντας έτσι τόσο υψηλή ταχύτητα όσο και υψηλή ακρίβεια στη διαδικασία κοπής. |
|
|

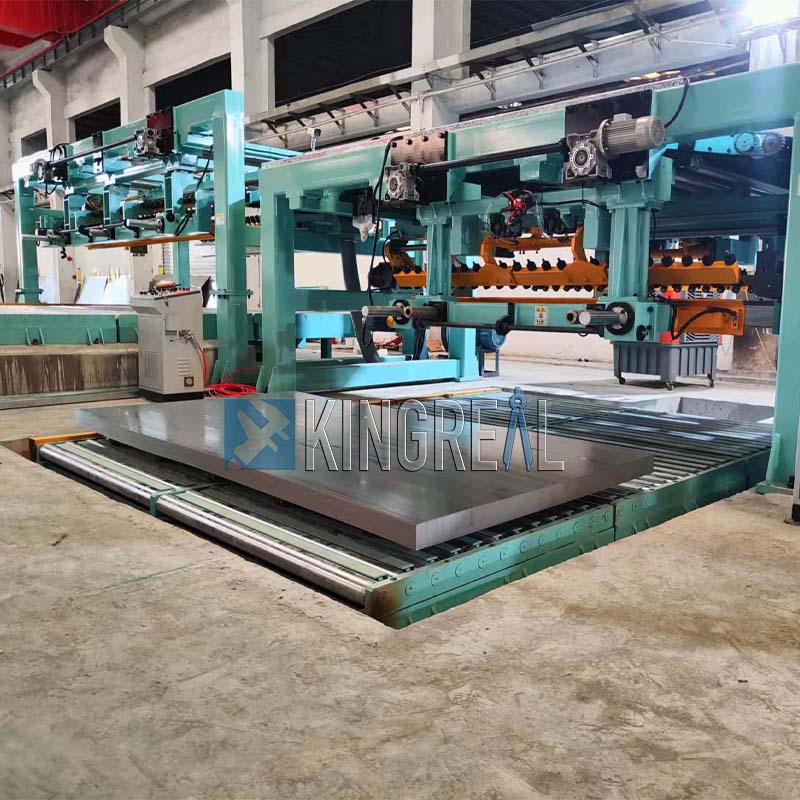

●Σίβαξη υψηλής ταχύτητας Για την αντιμετώπιση πιθανών σημείων συμφόρησης στη διαδικασία συλλογής υλικών κατάντη και για τη διευκόλυνση της παραγωγής υψηλής συχνότητας της γραμμής, το KINGREAL STEEL SLITTER εξόπλισε το σύστημα με διπλό στοίβακτη ως βασικό εξάρτημα κατάντη. Ολόκληρη η κατασκευή λαμβάνει λαμαρίνα που εκκενώνεται από τη γραμμή κοπής σε μήκος υψηλής ταχύτητας και, χρησιμοποιώντας το αυτοματοποιημένο πρόγραμμα ελέγχου της γραμμής, εκτελεί μια πλήρως αυτόματη, τακτική λειτουργία στοίβαξης. Η διαδικασία στοίβαξης χρησιμοποιεί έναν συντονισμένο μηχανισμό που συνδυάζει πνευματικούς και υδραυλικούς κινητήρες για να ενισχύσει την κινητήρια δύναμη και να εξασφαλίσει την επιπεδότητα της στοίβας. Επιπλέον, το σύστημα είναι εξοπλισμένο με ένα ειδικό συγκρότημα υποστήριξης λήψης φύλλων. κατά την κάθοδο, ένας χειριστής λήψης παρέχει ομοιόμορφη, αποσβεσμένη υποστήριξη για τον μετριασμό των δυνάμεων κρούσης, προστατεύοντας έτσι πλήρως την ποιότητα της επιφάνειας των φύλλων. Επιπλέον, η γραμμή κοπής σε μήκος υψηλής ταχύτητας ενσωματώνει έξυπνους φωτοηλεκτρικούς αισθητήρες για να ρυθμίζουν δυναμικά το χαμήλωμα του στοίβαξης και να ελέγχουν με ακρίβεια το κάθετο κενό μεταξύ της επιφάνειας της στοίβας και του σταθμού εκκένωσης. Αυτό εξασφαλίζει απρόσκοπτο συντονισμό σε ολόκληρη τη ροή εργασίας—από την τροφοδοσία και την κοπή έως τη στοίβαξη—ενισχύοντας έτσι τον συνολικό αυτοματισμό και το ποσοστό απόδοσης των τελικών προϊόντων. |
|

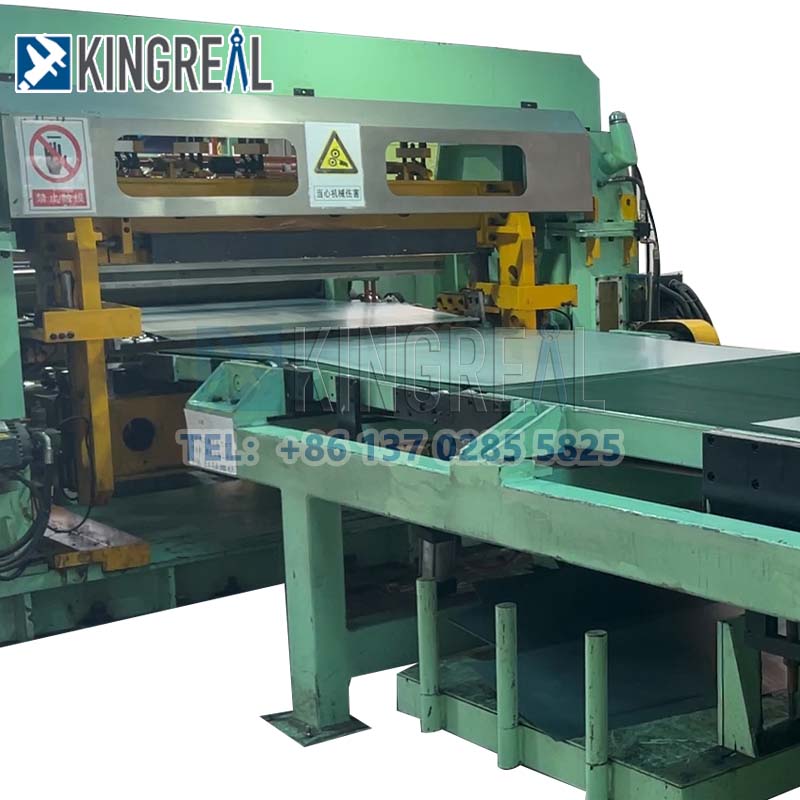

Το Cut To Length Machine With Fly Shear επιτρέπει στο μηχάνημα κοπής σε μήκος να επιταχύνει και να συγχρονίζει με την ταχύτητα της λωρίδας, επιτρέποντας την κοπή χωρίς διακοπή της τροφοδοσίας υλικού.
Η KINGREAL STEEL SLITTER δραστηριοποιείται στον τομέα των γραμμών κοπής κομμένων σε μήκος για περισσότερα από 20 χρόνια και διαθέτει μια επαγγελματική τεχνική ομάδα για τον έλεγχο της ποιότητας από το σχέδιο σχεδίασης, την κατασκευή εξαρτημάτων μηχανής, την καινοτομία διαμόρφωσης, τη δοκιμή και τη θέση σε λειτουργία της γραμμής παραγωγής. Με ανεξάρτητες σχεδιαστικές δυνατότητες, είμαστε σε θέση να παρέχουμε προσαρμοσμένες λύσεις σύμφωνα με τις ανάγκες των πελατών μας.
Η KINGREAL SLITTER SLITTING έχει πλούσια εμπειρία έργου στη γραμμή παραγωγής cut-to-length, σύμφωνα με τις πραγματικές ανάγκες παραγωγής του πελάτη, την παραγωγή τριών διαφορετικών τύπων Coil Cut To Length Line και περισσότερες από δώδεκα χώρες και περιοχές έχουν φτάσει σε μια μακροχρόνια και σταθερή συνεργασία με τους πελάτες.
- Προπώληση: σχεδίαση σχεδίων και προσαρμογή προγραμμάτων μηχανών κοπής σε μήκος σύμφωνα με τις ανάγκες των πελατών.
- Κατά την πώληση: Διασφαλίστε την ποιότητα παραγωγής του μηχανήματος, παρέχετε τη δοκιμή Cut To Length Line για να ελέγξετε την ακρίβεια της λειτουργίας της γραμμής παραγωγής.
- Εξυπηρέτηση μετά την πώληση: κανονίστε τους μηχανικούς να καθοδηγήσουν και να διδάξουν την εγκατάσταση στα εργοστάσια των πελατών.
Η γραμμή κοπής σε μήκος κοπής ιπτάμενης διάτμησης είναι μια αυτοματοποιημένη γραμμή παραγωγής για την επεξεργασία μεταλλικών φύλλων. Μπορεί να ολοκληρώσει τη διαδικασία κοπής υψηλής ακρίβειας και υψηλής ταχύτητας κοπής σε μήκος κατά τη διάρκεια της συνεχούς λειτουργίας του φύλλου. Χρησιμοποιείται ευρέως στη βιομηχανία επεξεργασίας χάλυβα και μη σιδηρούχων μετάλλων.
1/ Δυναμική σύγχρονη διάτμηση
Το πηνίο ιπτάμενου διάτμησης κομμένο σε μήκος λεπίδα μηχανής ολοκληρώνει τη διάτμηση όταν το φύλλο κινείται και η οριζόντια ταχύτητα της λεπίδας διάτμησης συγχρονίζεται αυστηρά με την ταχύτητα του φύλλου (το σφάλμα ελέγχεται εντός ±0,8 mm), αποφεύγοντας την απώλεια απόδοσης που προκαλείται από το χρόνο διακοπής λειτουργίας.
2/ Μηχανισμός ρύθμισης μήκους
Η αναλογική σχέση μεταξύ της ταχύτητας του άξονα και της ταχύτητας τροφοδοσίας ρυθμίζεται μέσω ενός κιβωτίου ταχυτήτων μεταβλητής ταχύτητας ή ενός συνεχώς μεταβαλλόμενου κιβωτίου ταχυτήτων.
3/ Έξυπνος έλεγχος
Το PLC ή ο μετατροπέας συχνότητας (όπως η σειρά GD350) χρησιμοποιείται για την πραγματοποίηση επικοινωνίας διαύλου, την αποθήκευση πολλαπλών παραμέτρων διεργασίας και τη ρύθμιση της μηχανής κοπής πηνίου χάλυβα σε πραγματικό χρόνο.
4/ Εξοικονόμηση ενέργειας και αποδοτικός σχεδιασμός
Το ιπτάμενο ψαλίδι εκκίνησης συνεχούς λειτουργίας εξοικονομεί ενέργεια 1/3-1/2 σε σύγκριση με τα παραδοσιακά μοντέλα και η ταχύτητα κοπής από χάλυβα σε μήκος γραμμής μπορεί να φτάσει τα 100 m/min, που είναι κατάλληλο για φύλλα με πάχος 0,3-6 mm
Οι σταθερές γραμμές κοπής σε μήκος κοπής διαθέτουν λειτουργία διακοπής τροφοδοσίας σε προκαθορισμένο μήκος. Όταν επιτευχθεί το καθορισμένο μήκος, η σταθερή γραμμή κοπής σε μήκος σταματά αυτόματα, κόβοντας ένα τμήμα υλικού πριν την επανεκκίνηση για να τροφοδοτήσει το επόμενο τμήμα γραμμής που χρειάζεται ίσιωμα και κοπή.
1/ Απλός δομικός σχεδιασμός για σταθερή κοπή σε μήκος γραμμής
Η σταθερή γραμμή κοπής σε μήκος έχει σχετικά απλή δομή και είναι εύκολο να λειτουργήσει. Αυτή η δυνατότητα επιτρέπει ακόμη και στους αρχάριους να κατακτήσουν γρήγορα τη λειτουργία του μετά από μια σύντομη προπόνηση. Η απλοποιημένη δομή όχι μόνο μειώνει τις δυσλειτουργίες αλλά και διευκολύνει τη συνήθη συντήρηση.
2/ Κατάλληλο για παραγωγή μικρής κλίμακας
Παρόλο που η σταθερή γραμμή κοπής σε μήκος μπορεί να φτάσει ταχύτητες 50 m/min, δεν είναι τόσο γρήγορη όσο άλλες μέθοδοι διάτμησης υψηλής απόδοσης. Επομένως, αυτή η σταθερή γραμμή κοπής σε μήκος είναι ιδιαίτερα κατάλληλη για μικρότερες παραγωγικές εργασίες. Για εταιρείες που δεν απαιτούν παραγωγή μεγάλης κλίμακας, η σταθερή γραμμή κοπής σε μήκος μπορεί να καλύψει τις καθημερινές ανάγκες παραγωγής τους, αποφεύγοντας τη σπατάλη πόρων που σχετίζεται με πιο αποδοτικό εξοπλισμό.
3/ Προσαρμοστικότητα στην παραγωγική αποδοτικότητα
Δεδομένου ότι η γραμμή σταθερής κοπής σε μήκος έχει μέγιστη ταχύτητα 50 m/min, είναι κατάλληλη για πελάτες που δεν έχουν υψηλές απαιτήσεις απόδοσης παραγωγής. Οι μικροί κατασκευαστές ή οι νεοσύστατες επιχειρήσεις αναζητούν συχνά μια οικονομικά αποδοτική και αποδοτική λύση παραγωγής. Σε τέτοιες περιπτώσεις, μια σταθερή γραμμή κοπής σε μήκος κοπής παρέχει επαρκή ικανότητα κοπής χωρίς να ασκεί υπερβολική πίεση στη διαδικασία παραγωγής.
4/ Κατάλληλο για πελάτες με περιορισμένους προϋπολογισμούς
Λόγω της χαμηλότερης ταχύτητας και του απλού σχεδιασμού του, οι γραμμές σταθερής κοπής σε μήκος απαιτούν σχετικά χαμηλές προδιαγραφές και απόδοση εξαρτημάτων. Αυτό μειώνει την τεχνική πολυπλοκότητα στην κατασκευή και το σχεδιασμό, με αποτέλεσμα μια σχετικά προσιτή τιμή. Ως εκ τούτου, οι γραμμές σταθερής διάτμησης κομμένες σε μήκος είναι μια ιδανική επιλογή για πελάτες με περιορισμένους προϋπολογισμούς, ειδικά νεοφυείς επιχειρήσεις που εισέρχονται στη βιομηχανία μεταλλουργίας.
Οι γραμμές ψαλίδας κοπής σε μήκος έχουν σχεδιαστεί για να καλύπτουν τις ανάγκες των πελατών για λαμαρίνα σε σχήμα προσαρμοσμένου. Μέσω της αυτόματης ταλάντευσης του ψαλιδιού, το μηχάνημα κοπής σε μήκος μπορεί να κόψει σε διάφορες γωνίες, επεξεργάζοντας αποτελεσματικά μια ποικιλία σχημάτων όπως τραπεζοειδή, παραλληλόγραμμα, τρίγωνα, τετράγωνα και ορθογώνια.
1/ Κόψιμο σε διάφορα σχήματα
Οι γραμμές κοπής ταλάντευσης κομμένες σε μήκος μπορούν να κόψουν μια ποικιλία σχημάτων. Εξοπλισμένο με μηχανισμό σύσφιξης σταθερού μήκους, η μηχανή κοπής σε μήκος κόβει με ακρίβεια την κινούμενη λωρίδα στις επιθυμητές διαστάσεις. Αυτή η διαδικασία διασφαλίζει ότι κάθε φύλλο είναι προσαρμοσμένο με ακρίβεια στις ακριβείς προδιαγραφές του πελάτη. Το μηχάνημα κοπής σε μήκος κοπής ταλάντευσης ενσωματώνει πολλές καινοτόμες τεχνολογίες, συμπεριλαμβανομένου ενός συστήματος εξάλειψης της οπισθοδρόμησης αιωρούμενου υποδοχέα μήτρας, γρήγορης ασφάλισης μήτρας και γρήγορης αλλαγής εργαλείου, βελτιώνοντας σημαντικά την απόδοση και την ακρίβεια της διάτμησης.
2/ Κίνηση κοπής για ταλάντευση κοπής σε μήκος γραμμής
Η γραμμή κοπής ταλάντευσης κοπής σε μήκος χρησιμοποιεί μια κίνηση κοπής αιώρησης. Βελτιστοποιώντας τη διαδρομή κοπής, η αιωρούμενη κίνηση κοπής εξασφαλίζει υψηλή ποιότητα διάτμησης ενώ βελτιώνει την απόδοση παραγωγής. Αυτή η καινοτομία επιτρέπει στη γραμμή κοπής αιώρησης να διατηρεί υψηλού επιπέδου απόδοση κοπής σε ένα ευρύ φάσμα υλικών, από λεπτές έως χοντρές πλάκες.
3/ Υψηλής ταχύτητας διάτμηση ταλάντευσης κομμένη σε μήκος γραμμή
Η γραμμή κοπής σε μήκος κοπής ταλάντευσης μπορεί να υπερηφανεύεται για ταχύτητα παραγωγής έως και 80 m/min, ικανοποιώντας πλήρως τις απαιτήσεις της αποδοτικής παραγωγής. Η ταχύτητα μπορεί να ρυθμιστεί ευέλικτα για να ταιριάζει σε διάφορα περιβάλλοντα παραγωγής και ανάγκες.
 |
 |
 |
