Η γραμμή κοπής σε μήκος από χάλυβα 0,3-2 1600mm μπορεί να παρασχεθεί από την KINGREAL MACHINERY, η οποία χρησιμοποιείται για την κοπή του πηνίου διαφορετικού υλικού σε πλάκα φύλλου συγκεκριμένου πλάτους. Η KINGREAL μπορεί να παρέχει επαγγελματικό σχεδιασμό προγράμματος, τελευταία προσφορά και επαγγελματική εξυπηρέτηση μετά την πώληση. Καλώς ήρθατε να επικοινωνήσετε μαζί μας!
KINGREAL Steel CutΣτο Λγραμμή μήκοςκατάλληλο για το διαφορετικό υλικό (όπως χάλυβας, μέταλλο, ανοξείδωτο και αλουμίνιο) μεπάχος 0,3-2mm, και τοτο πλάτος μπορεί να φτάσει τα 1600 mmφύλλο φύλλου για την επεξεργασία του κοπτικού τμήματος για τον πελάτη’συγκεκριμένη ανάγκη.
Η διαμόρφωση εξοπλισμού της γραμμής κοπής είναι ευέλικτη. Η KINGREAL μπορεί να κατασκευάζει μηχανήματα που είναι ειδικά προσαρμοσμένα στις απαιτήσεις σας. Για να καλύψει συγκεκριμένες ανάγκες, η KINGREAL δημιούργησε μια οθόνη αφής που επιτρέπει στους χρήστες να προσαρμόζουν το μήκος και τον αριθμό των πηνίων που θα κοπούν. Η αυτόματη γραμμή σταθερού μήκους χρησιμοποιεί σερβοκινητήρα για τη μέτρηση του μήκους, διασφαλίζοντας την ορθότητα των παραγόμενων προϊόντων.
|
Οχι |
Όνομα στοιχείου |
Αριθμός |
|
1 |
Car Loading Car |
1 Μονάδα |
|
2 |
Υδραυλικό Decoiler |
1 Μονάδα |
|
3 |
Βρόχος |
2 Μονάδες |
|
4 |
Συσκευή πλευρικού οδηγού |
1 Μονάδα |
|
5 |
Μηχανή ισιώματος |
2 Μονάδα |
|
6 |
Μηχάνημα κοπής υψηλής ακρίβειας |
1 Μονάδα |
|
7 |
ΜεταφοράTικανός |
1 Μονάδα |
|
8 |

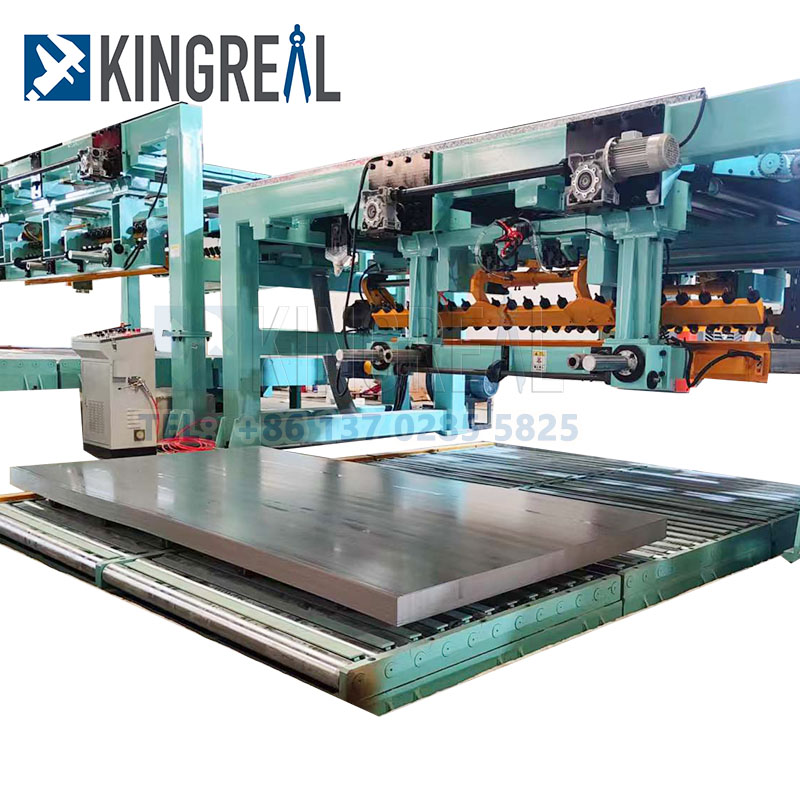

ΠνευματικόςSκαρφάκι |
1 Μονάδα |
|
9 |
Υδραυλικό Σύστημα Ελέγχου |
1 σετ |
(Η λίστα ανταλλακτικών είναι μόνο για αναφορά και πρέπει να προσαρμοστεί σύμφωνα με τις ανάγκες του πελάτη.)
|
Όνομα μηχανήματος |
Sτηλcutπρος λμήκοςline |
|
Υλικό πηνίου |
Φύλλο από ατσάλι（άλλο μπορεί να είναι προμήθεια |
|
Μέγιστο πάχος πηνίου |
3mm |
|
Μέγιστο βάρος πηνίου |
1600 χλστ |
|
Μέγιστο ύψος πηνίου |
20 τόνος |
|
Πηνίο I.D |
508 mm, 610 mm, 760 mm |
|
Πηνίο O.D |
≤2000 mm |
|
Μέγιστο μήκος κοπής |
24μ |
|
Ταχύτητα κοπής |
60μ/λεπτό |
|
Cut Tolerance |
±0,01 χλστ |
|
Σύστημα Ηλεκτρικού Ελέγχου |
Αυτόματος έλεγχος PLC |

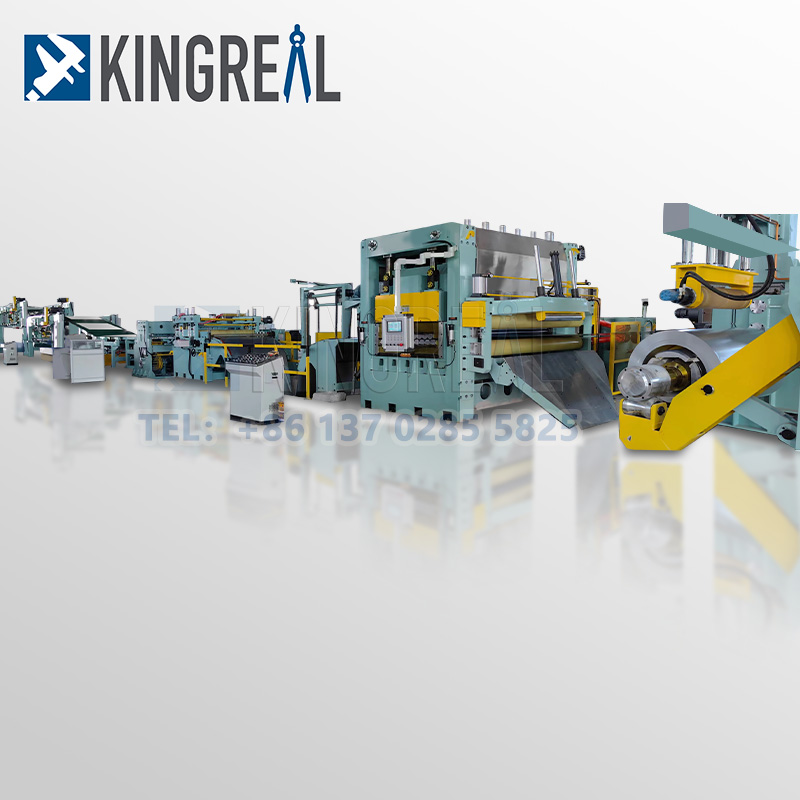

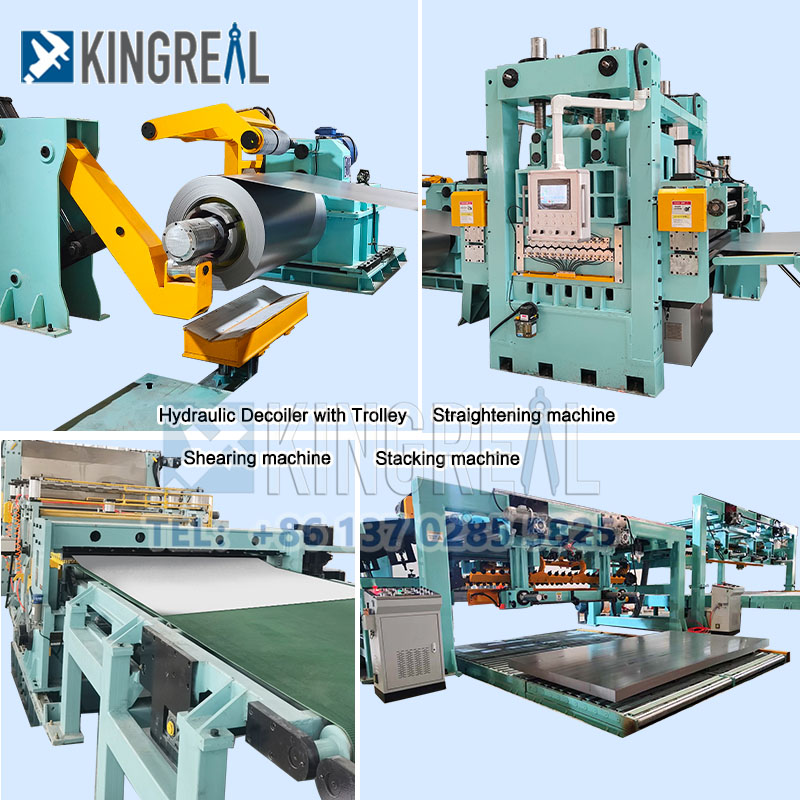

Αυτοκίνητο φόρτωσης σερπαντίνα -- Υδραυλικός αποσπώμενος -- Τοποθέτηση πλάκας οδηγού τροφοδοσίας -- Μηχάνημα τσιμπήματος -- Βρόχος -- Διάτμηση υψηλής ταχύτητας -- Στοίβα
|
Όνομα στοιχείου |
Περιγραφή |
Προσδιορισμός |
|

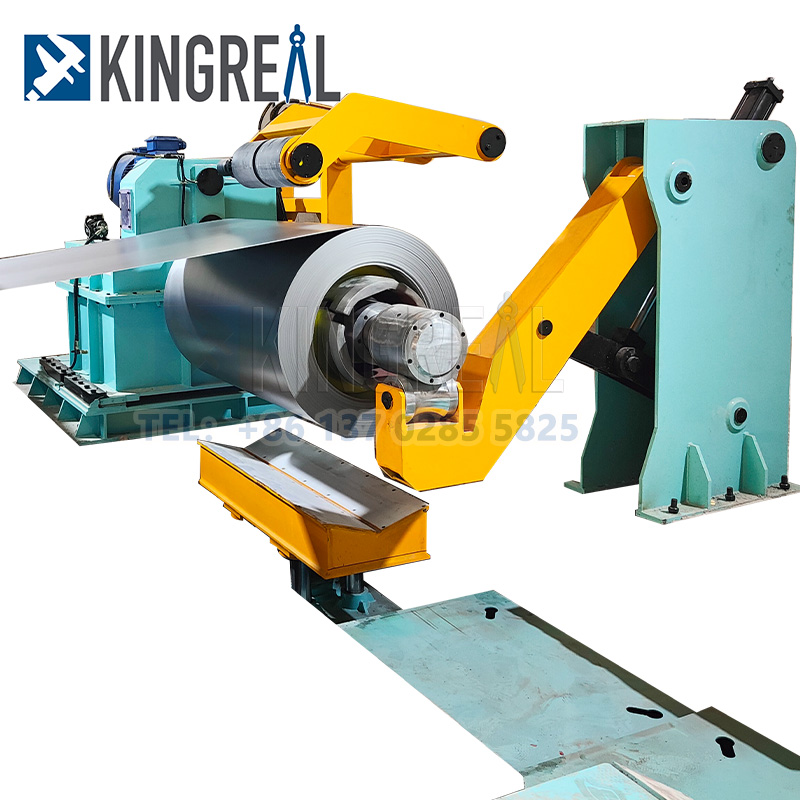

Υδραυλικό Decoiler |
Το τμήμα φόρτωσης χρησιμοποιείται για την τροφοδοσία της λαμαρίνας στη μηχανή κοπής για κοπή. Συνήθως υιοθετεί υδραυλικό μηχανισμό φόρτωσης, ο οποίος μπορεί να πραγματοποιήσει αυτόματη φόρτωση και να ελέγχει την ταχύτητα και τη θέση φόρτωσης μέσω αισθητήρων για να διασφαλίσει ότι τα μεταλλικά φύλλα εισέρχονται με ακρίβεια στην περιοχή διάτμησης. |
1. ισχύς: 7,5KW
2. Μειωτήρας ταχύτητας: X95 κυκλοειδής μειωτήρας καρφίτσας δύο σταδίων |
|

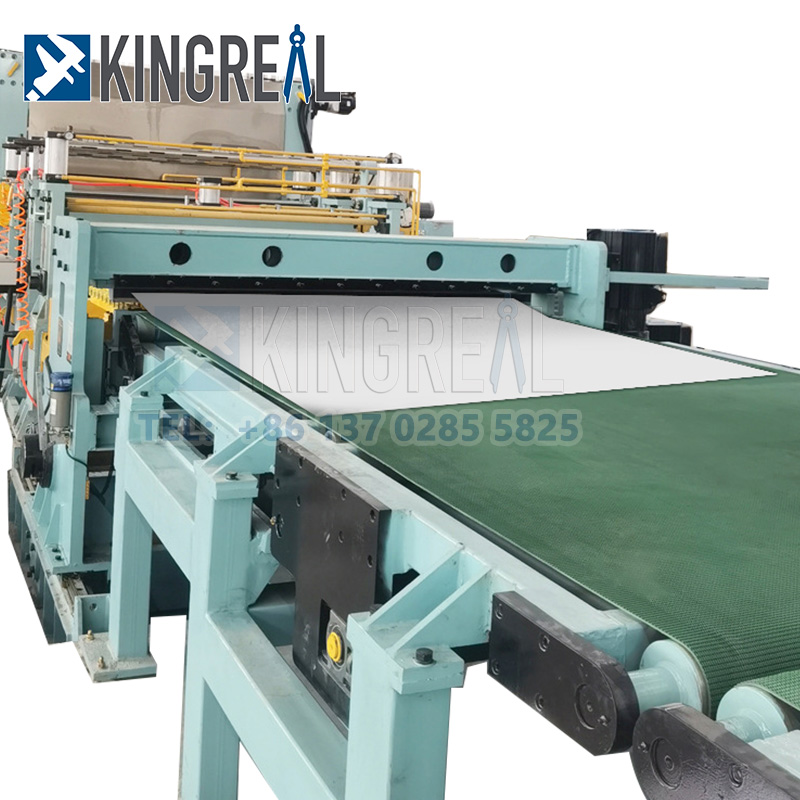

Μηχανή κουρεύματος Fly |
Το εργαλείο κοπής είναι το βασικό συστατικό της μηχανής γραμμής κοπής βαρέων μετάλλων, συνήθως αποτελείται από πάνω μαχαίρι και κάτω μαχαίρι. Τα μαχαίρια είναι κατασκευασμένα από υψηλής ποιότητας κράμα χάλυβα με υψηλή σκληρότητα και αντοχή στη φθορά.
Το κενό μεταξύ του επάνω μαχαιριού και του κάτω μαχαιριού μπορεί να ρυθμιστεί ανάλογα με το πάχος του μεταλλικού φύλλου για να διασφαλιστεί το αποτέλεσμα διάτμησης και η ποιότητα της κοπής. |
Μπορεί να ανατρέξει στον παραπάνω πίνακα
12x2500 υδραυλική διάτμηση 22KW |
|
Υδραυλικό σύστημα |
Η μηχανή γραμμής διάτμησης βαρέων μετάλλων είναι εξοπλισμένη με προηγμένο σύστημα ηλεκτρικού ελέγχου, συμπεριλαμβανομένου ελεγκτή PLC, διεπαφή χειριστή οθόνης αφής και αισθητήρες.
Μέσω του συστήματος ελέγχου, η αυτόματη λειτουργία και παρακολούθηση της μηχανής μπορεί να πραγματοποιηθεί και οι παράμετροι διάτμησης μπορούν να προσαρμοστούν για να εξασφαλιστεί η σταθερότητα και η ασφάλεια της διαδικασίας διάτμησης. |
1. Ροή: L=40L/min 2.Πίεση: P=12Mpa 3.Ισχύς: 7,5KW
|

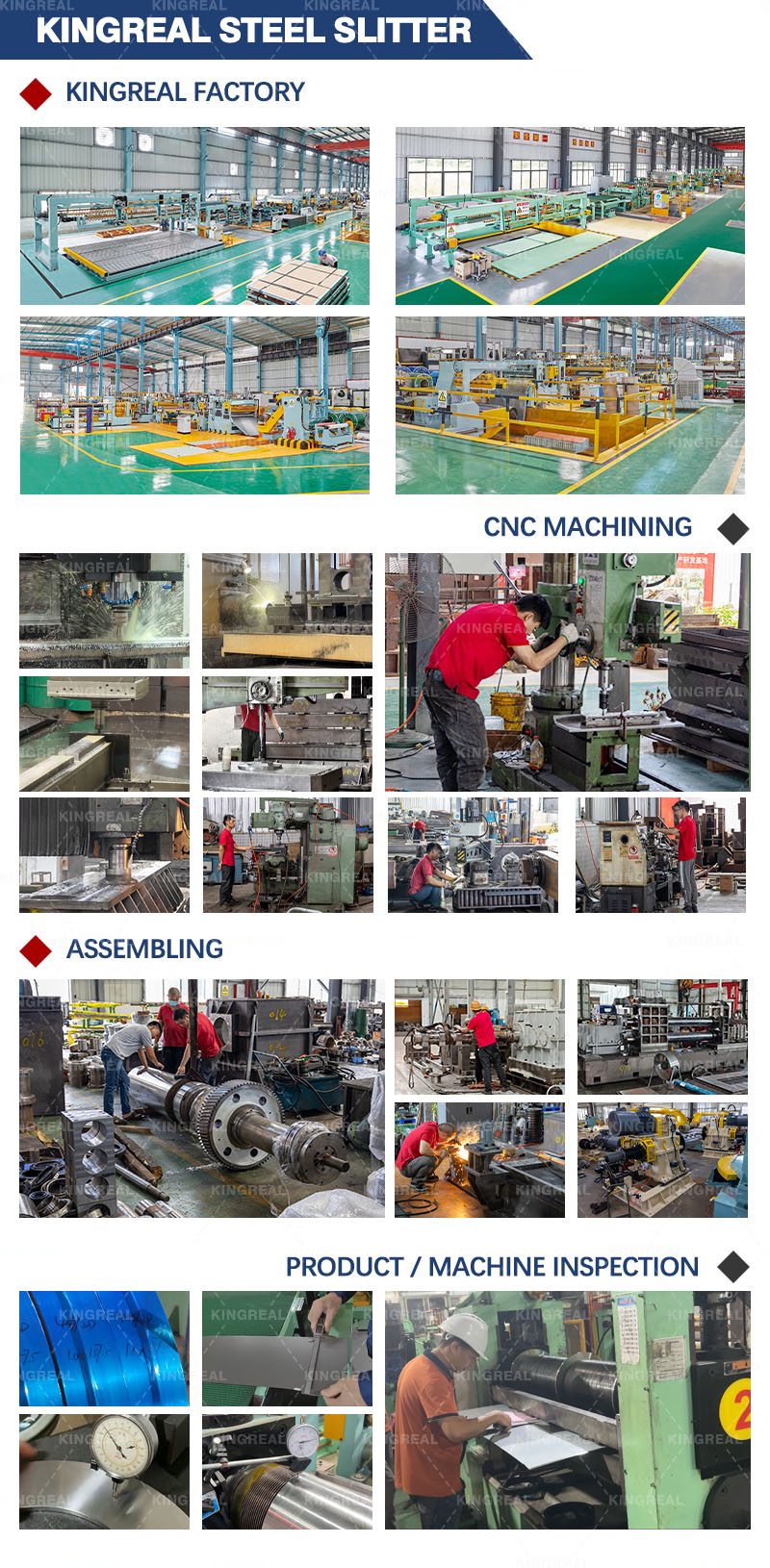

Η KINGREAL έχει το δικό της εργοστάσιο παραγωγής, το οποίο περιλαμβάνει ένα κατάστημα χύτευσης πλαισίων, ένα κατάστημα ελέγχου CNC, ένα κατάστημα μηχανικής κατεργασίας ανταλλακτικών και ένα κατάστημα συναρμολόγησης. Προκειμένου να διασφαλιστεί η ποιότητα παραγωγής των μηχανών, ολόκληρη η γραμμή θα δοκιμαστεί και θα προσαρμοστεί στο εργοστάσιο. Η KINGREAL καλωσορίζει όλους τους πελάτες να επισκεφτούν το εργοστάσιό μας.
2023 Η KINGREAL έχει μεταφέρει με επιτυχία διαφορετικούς τύπουςκοπτική μηχανήκαι εξοπλισμός γραμμής CTL σε χώρες όπως η Σαουδική Αραβία, η Ρωσία, η Ινδία και η Τουρκία.Μπορείτε να μάθετε περισσότερα για το έργο κάνοντας κλικ εδώ.
