Πλήρης αυτόματη κοπή σε γραμμή μήκους

Βίντεο σχετικά με την πλήρη αυτόματη κοπή σε γραμμή μήκους

Τι είναι η πλήρης αυτόματη κοπή σε μήκος γραμμή;

Η γραμμή πλήρους αυτόματης κοπής σε μήκος KINGREAL είναι ο σχεδιασμός για την κοπή του πηνίου διαφορετικού υλικού στο απαιτούμενο φύλλο και τη στοίβαξη του προφίλ, το οποίο αποτελείται κυρίως από decoiler, σφιγκτήρα ισοπεδωτή, κόφτη, στοίβακτη κ.λπ., και είναι εξοπλισμένο με βοηθητικές συσκευές όπως τροφοδότης, πλευρική συσκευή καθοδήγησης, συσκευή μετάβασης, μεταφορέας κ.λπ.

Η πλήρως αυτόματη γραμμή κοπής σε μήκος που σχεδιάστηκε από την KINGREAL χρειάζεται μόνο να εισάγει την απαιτούμενη ταχύτητα παραγωγής και το καθορισμένο πλάτος στην οθόνη αφής του PLC μεταξύ των λειτουργιών και, στη συνέχεια, μπορεί να ξεκινήσει η αυτόματη παραγωγή.

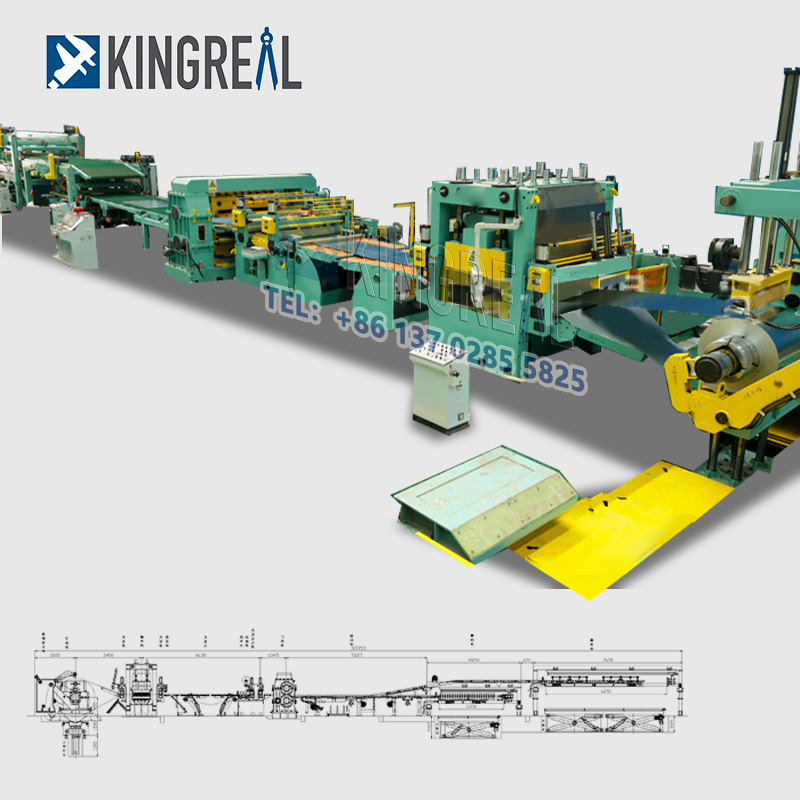

Ροή εργασίας πλήρους αυτόματης κοπής σε μήκος γραμμής

Decoiler με Troly Car --- Υδραυλικό Decoiler ---Straigntener---Loop Bridge --- Συσκευή κωδικοποίησης και μέτρησης (με τσιμπήματα στην πίσω πλάκα) --- Μηχανή κοπής --- Μεταφορέας --- Υδραυλική πλατφόρμα ανύψωσης --- Στοίβαξη με συσκευή φυσητήρα --- Ξεφορτώστε το καρότσι

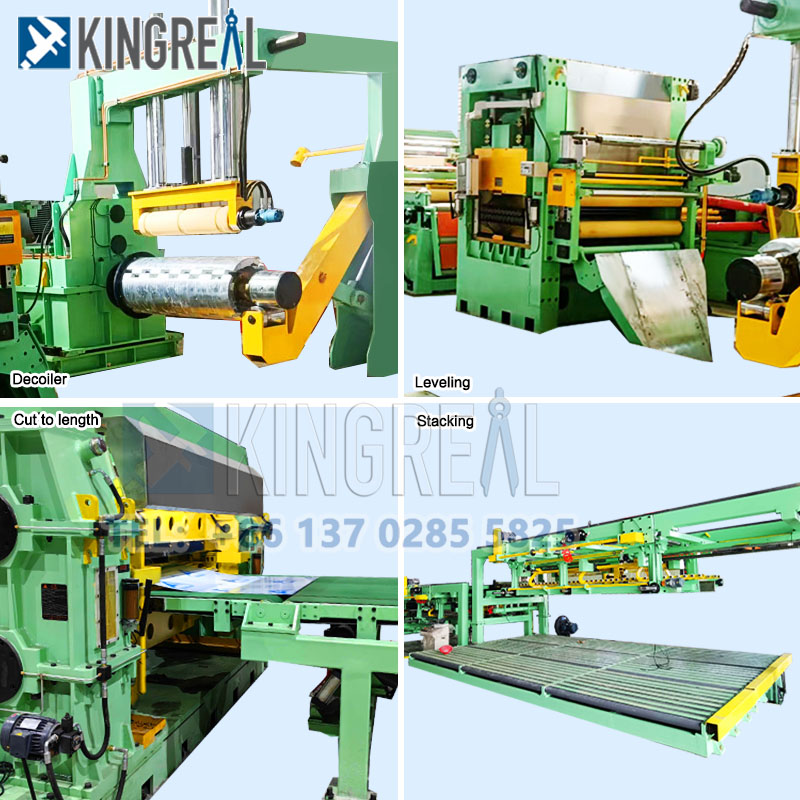

Κύρια εξαρτήματα Λεπτομέρεια πλήρους αυτόματης κοπής στη γραμμή μήκους

Υδραυλικός πρόβολος αποκόλλησης

Η KINGREAL σχεδίασε τον υδραυλικό αποκολλητή προβόλου για να στηρίζει πηνία και να εκτελεί ξετύλιγμα, χωρητικότητας 15 τόνων (μέγιστη).
Οι υδραυλικοί κύλινδροι χρησιμοποιούνται για να κάνουν το uncoiler ανασυρόμενο και κατάλληλο για την εσωτερική διάμετρο του πηνίου. Είναι εξοπλισμένο με πρόβολο βραχίονα.
Ο κινητήρας ροπής 10 0 N.m οδηγεί τη λειτουργία του πηνίου προς τις εμπρός και αντίστροφες κατευθύνσεις και μπορεί επίσης να ξετυλιχθεί με τάση.

Βρόχος

Το Cut to length loop χρησιμοποιεί 2 σετ οφθαλμών για τον έλεγχο της προσωρινής μνήμης ταχύτητας μεταξύ του uncoiler και του slitter. Τα T-eyes ελέγχονται από PLC.
Λειτουργία: Χρησιμοποιείται για την εξάλειψη της διαφορετικής ταχύτητας και την επαναφορά του φύλλου με λάθος παρακολούθηση στη σωστή κατεύθυνση.
Αρχικά, οι παλέτες και οι πλάκες μετάβασης σηκώνονται με γρύλο με κυλίνδρους για να περάσει η κεφαλή. Κατά την εργασία, η μεταβατική πλάκα και οι παλέτες μετακινούνται προς τα κάτω και οι πλάκες αποθηκεύονται στο λάκκο.

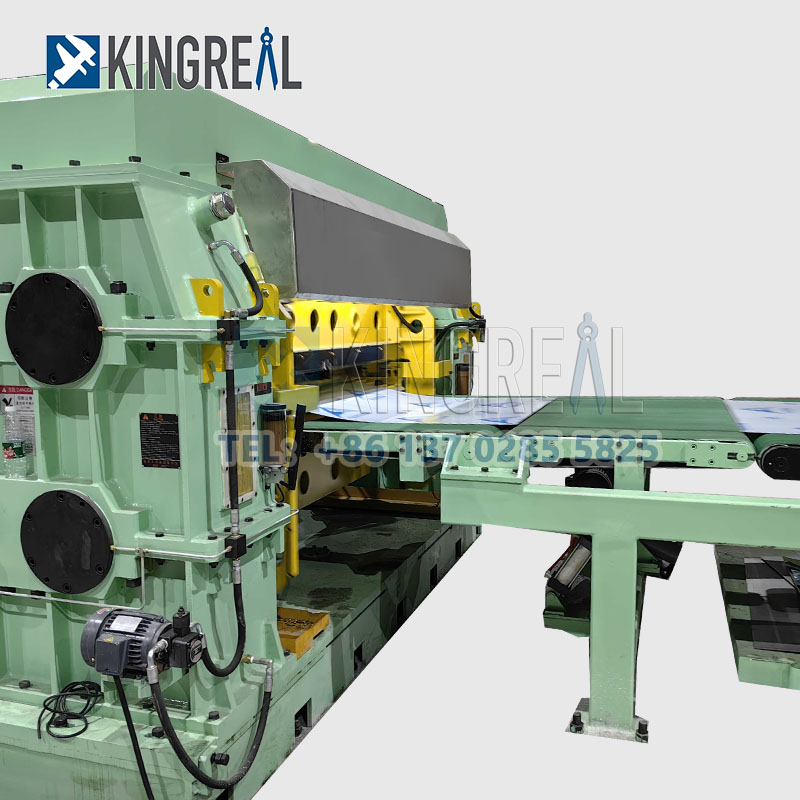

Μηχάνημα κοπής υψηλής ταχύτητας

Λειτουργία διάτμησης γραμμής πλήρους αυτόματης κοπής: υδραυλική άνω και κάτω διάτμηση, με αυτόματη διάτμηση άμεσου σήματος τροφοδότη
Η χρήση υλικών κοπής σχεδιασμού προσαρμογής διακένου, η θερμική επεξεργασία μπορεί να κόψει με ασφάλεια την πλάκα χάλυβα 2 mm

Πνευματική συσκευή στοίβαξης

Πνευματική στοίβαξη πλακών, ελεγχόμενη ανύψωση με PLC. nΤρεις κινητήρες 0,75 kw σέρνονται για να προσαρμόσουν το πλάτος και το μήκος.
Είναι εξοπλισμένο με την αντίστοιχη τρομπέτα της συσκευής ανέμου Με ανεμιστήρα υψηλής πίεσης για την αποφυγή τριβής του μεταλλικού φύλλου.

Υδραυλικό σύστημα

Βεβαιωθείτε ότι χρησιμοποιείται κάθε υδραυλικό εξάρτημα. Η πίεση λειτουργίας του υδραυλικού συστήματος είναι 6,3-16Mpa.

Πλεονέκτημα της πλήρους αυτόματης κοπής σε μήκος γραμμής

Χαρακτηριστικά μηχανήματος κοπής σε μήκος
- Πλήρης αυτόματη παραγωγή
- Υψηλός βαθμός αυτοματισμού.
-Απλή και αξιόπιστη λειτουργία.
-Υψηλή ακρίβεια σταθερού μήκους.
-Υψηλή επιπεδότητα φύλλου υλικού
-Σωστή στοίβαξη.

Ημερομηνία αναφοράς της μηχανής κοπής σε μήκος

FAQ

Είστε κατασκευαστής;

Η KINGREAL STEEL SLITTER είναι επαγγελματίας κατασκευαστής και προμηθευτής. Προσφέρουμε πλήρεις λύσεις στην επεξεργασία πηνίων και στην κατασκευή εργαλειομηχανών, οι οποίες περιλαμβάνουν γραμμή κοπής πηνίων υψηλής ταχύτητας, μηχανή κοπής χαλκού, μηχανή κοπής σερπαντίνας 200m/min, απλή μηχανή κοπής, μηχανή κοπής σε μήκος γραμμής, ψαλίδισμα για μηχανή κοπής σε μήκος, πηνίο μηχάνημα ctl. Έχουμε μια επαγγελματική ομάδα και πλούσια εμπειρία έργου, μπορούμε να σας προσφέρουμε την καλύτερη εξυπηρέτηση, καλώς ήρθατε να επικοινωνήσετε μαζί μας.

Πώς να επισκεφτείτε την εταιρεία σας;

Το εργοστάσιο KINGREAL STEEL SLITTER βρίσκεται στην πόλη Foshan, στην επαρχία Guangdong. Υπάρχουν λοιπόν δύο δρόμοι για την πόλη μας.
Το ένα είναι με πτήση, απευθείας στο αεροδρόμιο Foshan ή Guangzhou. Ένα άλλο είναι με τρένο, απευθείας στο σταθμό Foshan ή Guangzhou.
Θα σας παραλάβουμε στο σταθμό ή στο αεροδρόμιο.

Πώς να παραγγείλετε;

Πώς να εγκαταστήσετε το μηχάνημα;

Προκειμένου να βοηθήσουμε τους πελάτες μας να λύσουν προβλήματα εγκατάστασης μηχανών, η KINGREAL STEEL SLITTER θα παρέχει υπηρεσίες εγκατάστασης τόσο ηλεκτρονικά όσο και τοπικά ΔΩΡΕΑΝ!
