περιγραφή προϊόντος

Προβολή βίντεο:

Cut To Length Line--Flying Shear Παραγωγή υψηλής ταχύτητας

Η KINGREAL STEEL SLITTER είναι ένας εξειδικευμένος κατασκευαστής και παραγωγός στον τομέα των γραμμών κοπής μέχρι το μήκος και δεσμεύεται να προσφέρει βέλτιστες λύσεις στους πελάτες της.

Ανάλογα με την απαιτούμενη ικανότητα κοπής μετάλλων του πελάτη, τη γκάμα των πρώτων υλών προς επεξεργασία και τις ανάγκες παραγωγής του εργοστασίου.

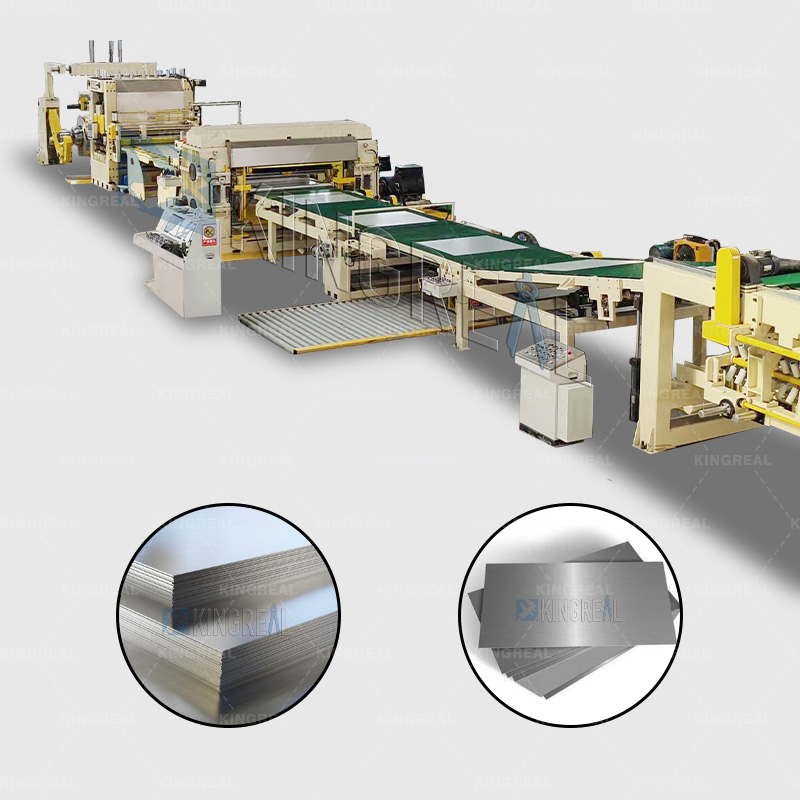

Το Cut To Length Machine with fly shear είναι μια βιομηχανική μηχανή για την κοπή συνεχών μεταλλικών λωρίδων σε πλάκες ή φύλλα συγκεκριμένων μηκών. Σχέδιο KINGREAL σε Fly Shearing

πραγματοποιεί συνεχή αυτόματη και ακριβή κοπή μεταλλικών λωρίδων χωρίς διακοπή κατά την κίνηση υψηλής ταχύτητας, η οποία ταχύτητα μπορεί να φτάσει τα 80M/Min. Χρησιμοποιείται κυρίως σε χάλυβα,

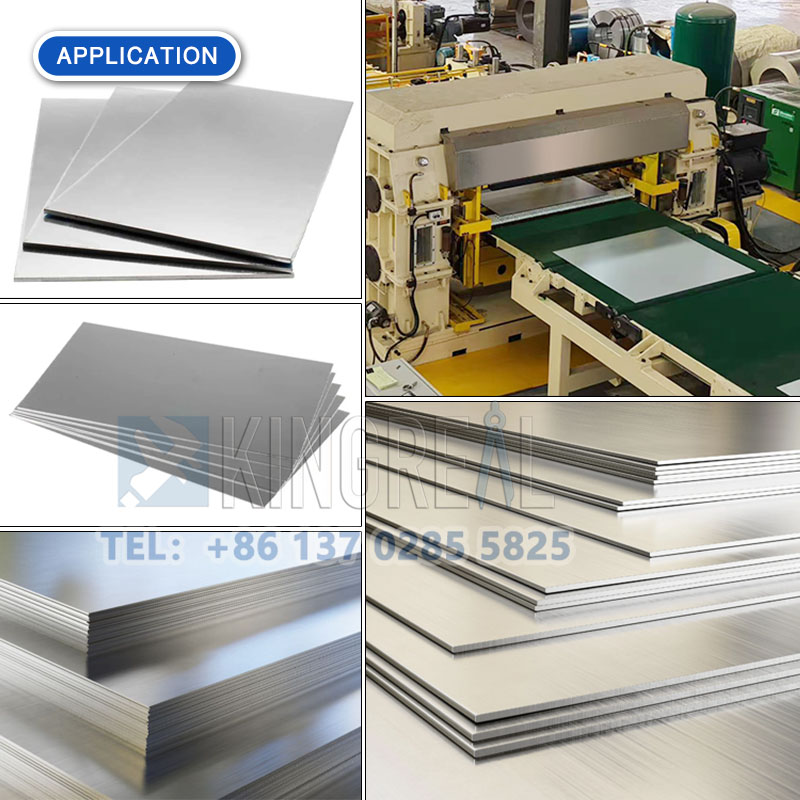

αλουμίνιο, χαλκό και άλλες βιομηχανίες επεξεργασίας μετάλλων, και χρησιμοποιείται ευρέως στην αυτοκινητοβιομηχανία, τις οικιακές συσκευές, τις κατασκευές και άλλους τομείς.

cut to length machine

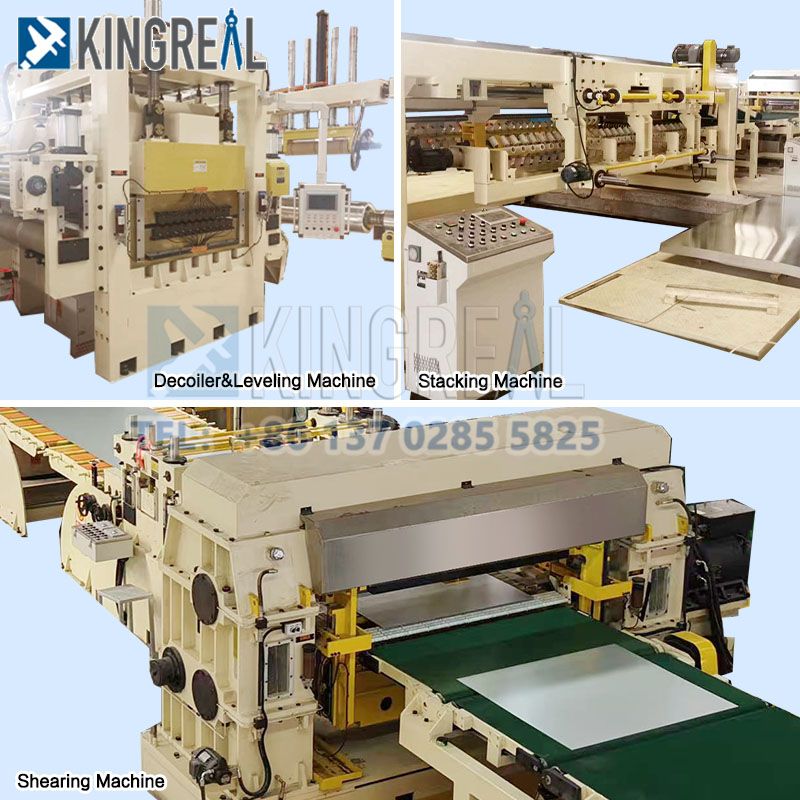

Όταν η γραμμή παραγωγής λειτουργεί, το decoiler είναι σε κατάσταση τροφοδοσίας. Αφού το φύλλο υλικού εισέλθει στη μηχανή ισοπέδωσης 6 στρώσεων 21 κυλίνδρων υψηλής ακρίβειας για ισοπέδωση, εισέρχεται στο μετρητή μήκους NC με ηλεκτρικό βρόχο ελεγχόμενου ματιού και πλευρικό μηχανισμό. Ο μετρητής μήκους NC ρυθμίζει το μέγεθος και στη συνέχεια τροφοδοτεί το υλικό στο επόμενο βήμα Περιστροφική μηχανή κοπής. όταν η τροφοδοσία NC φτάσει στο καθορισμένο μέγεθος. Η μηχανή κοπής κόβει το φύλλο υλικού και το κομμένο φύλλο υλικού στοιβάζεται τακτοποιημένα από τη συσκευή μεταφοράς στη Μηχανή Στοίβαξης Προϊόντων και η πλατφόρμα ανύψωσης του φύλλου χάλυβα στοίβαξης μπορεί αυτόματα να μειωθεί με την αύξηση του ύψους των φύλλων χάλυβα. Όταν επιτευχθεί η καθορισμένη τιμή των πλακών, η γραμμή παραγωγής θα σταματήσει αυτόματα. Αυτή τη στιγμή, η πλατφόρμα ανύψωσης θα χαμηλώσει με χειροκίνητο έλεγχο, το καρότσι εκκένωσης θα οδηγηθεί έξω και ένα άλλο καρότσι εκκένωσης θα οδηγηθεί ταυτόχρονα, το οποίο θα εισέλθει στον επόμενο κύκλο εργασίας.

Στοιχείο σειράς προϊόντων CTL

Πίνακας πρώτων υλών	1 Μονάδα
Καρότσι για σίτιση	1 Μονάδα
Μπροστινή βοηθητική υποστήριξη	1 Μονάδα
Uncoiler + Συσκευή ξετυλίγματος	1 Σετ
Μηχανή ισοπέδωσης κυλίνδρων έξι στρώσεων + σύστημα αυτοκαθαρισμού κυλίνδρων εργασίας	1 Μονάδα
Μηχανή πλαστικοποίησης φιλμ πάνω πλευράς	1 Μονάδα
Κοντή θηλιά	1 Μονάδα
Συσκευή καθοδήγησης πλευρών	1 Μονάδα
Μετρητής μήκους τσιμπήματος NC	1 Μονάδα
Μηχανή κουρεύματος Fly	1 Μονάδα
Μηχανή Μεταφοράς	1 Μονάδα
Μηχανή στοίβαξης προϊόντων	1 Μονάδα

Τεχνική Προδιαγραφή Μηχανής Cut To Length

Πρώτη ύλη	ΧΑΛΥΒΑ CRC
Πάχος	0,4-3,0 χλστ
Πλάτος	≤1500mm
Βάρος πηνίου	≤ 20 Τ
Μήκος	500-6000mm
Ανοχή μήκους	L=2m≤±0,3mm(2,0mm)
Διαγώνια ανοχή	L=2m≤±0,5mm(2,0mm)
Ταχύτητα	0~80m/min (Ρύθμιση ταχύτητας χωρίς βαθμίδες)
Απογυμνώστε την ταχύτητα	0~15m/min
Ελεγχος	Έλεγχος μετατροπής συχνότητας AC

Χαρακτηριστικό Σχετικά με το Cut To Length Machine With Fly Shear

Η υψηλή απόδοση είναι ένα από τα πιο σημαντικά χαρακτηριστικά αυτής της σειράς CTL. Μέσω του σχεδιασμού και της εφαρμογής της διάταξης ιπτάμενης διάτμησης, πραγματοποιεί ασταμάτητα κοπή κατά την κίνηση της ταινίας υψηλής ταχύτητας, ενώ διαθέτοντας συσκευή μέτρησης μήκους, η συσκευή ιπτάμενης διάτμησης εξασφαλίζει την ακρίβεια κοπής.
Η μηχανή KINGREAL Cut To Length υιοθετεί επιχρωμιωμένους κυλίνδρους, κυλίνδρους με επίστρωση καουτσούκ, πνευματικά αδρανή και άλλα εξαρτήματα για την προστασία της επιφάνειας του χάλυβα.
Εφέ ισοπέδωσης υψηλής ακρίβειας. Η γραμμή παραγωγής CTL μπορεί να εξοπλιστεί με 21 σετ κυλίνδρων για ισοπέδωση υψηλής ακρίβειας ή μηχανή διπλής ισοπέδωσης για ξετύλιγμα και ισοπέδωση μεταλλικών πηνίων, που μπορεί να φέρει στους πελάτες περισσότερα επίπεδα και υψηλής ποιότητας μεταλλικά φύλλα.
Το Loop Bridge μπορεί να επιλεγεί ή να αποφευχθεί, πλήρως σύμφωνα με τις ανάγκες παραγωγής του πελάτη και την πραγματική χρήση της περιοχής του εργοστασίου, γεγονός που μπορεί να κάνει το Cut To Length Machine πιο συμπαγές, να εξοικονομήσει χώρο στο δάπεδο και να μειώσει τη δευτερογενή επεξεργασία του εργοστασίου. Είναι μια καλή επιλογή για πολλούς μικρούς κατασκευαστές.
Η παροχή μιας συσκευής κοπής είναι ένα βασικό πρόσθετο χαρακτηριστικό για το κόψιμο των άκρων των μεταλλικών λωρίδων πριν από την κοπή τους. Η συσκευή κοπής αφαιρεί γρέζια, ανωμαλίες ή περίσσεια υλικού από τις άκρες της μεταλλικής λωρίδας, διασφαλίζοντας ότι οι άκρες του τελειωμένου φύλλου είναι λείες και τακτοποιημένες. Μπορείτε να χειριστείτε ένα ευρύ φάσμα πλάτους και πάχους λωρίδων, αυξάνοντας την ευελιξία και την προσαρμοστικότητα του μηχανήματος.

Δυνατότητα Σχετικά με το Fly Shearing Device σε CTL Line

Σύστημα ελέγχου συγχρονισμού:

Aπροχωρημένοςχρησιμοποιείται σύστημα ελέγχου σερβομηχανισμού ή σύστημα ελέγχου συγχρονισμού για την εξασφάλιση tκαπέλο το εργαλείο ιπτάμενου ψαλιδιού συγχρονίζεται με την ταχύτητα κίνησης της μεταλλικής λωρίδας.

Το σύστημα ελέγχου είναι σε θέση να παρακολουθεί και να ρυθμίζει την ταχύτητα του εργαλείου σε πραγματικό χρόνο για να δέχεται διαφορετικά μήκη κοπής αnd ταχύτητες λωρίδας.

Υλικό εργαλείου υψηλής αντοχής:

Τα μαχαίρια κατασκευάζονται συνήθως από κράμα χάλυβα υψηλής αντοχής ή υλικά καρβιδίου βολφραμίου με υψηλή σκληρότητα και αντοχή στη φθορά για να εξασφαλίσουν μεγάλη διάρκεια ζωής κοπής και σταθερή ποιότητα κοπής.

Το σχήμα και ο σχεδιασμός της γωνίας των μαχαιριών είναι επίσης βελτιστοποιημένες για μείωση της αντίστασης κοπής και βελτίωση των αποτελεσμάτων κοπής.

Σχεδιασμός δυναμικής ισορροπίας:

Τα μαχαίρια και οι υποδοχές εργαλείων της συσκευής ιπτάμενου ψαλιδιού έχουν δυναμικά ισορροπημένο σχεδιασμό για να διασφαλίζουν την ομαλή λειτουργία σε κινήσεις υψηλής ταχύτητας, τη μείωση των κραδασμών και τη βελτίωση της ακρίβειας κοπής και της διάρκειας ζωής του εξοπλισμού.

Μηχανισμός οδηγού ακριβείας:

Εξοπλισμένο με μηχανισμό καθοδήγησης υψηλής ακρίβειας για να διασφαλίσει ότι το ιπτάμενο κοπτικό εργαλείο διατηρεί πάντα τη σωστή διαδρομή και θέση κοπής κατά τη διαδικασία κοπής, βελτιώνοντας την ακρίβεια κοπής.
