Περιγραφή μηχανής επανατύλιξης κοπής πηνίου 1650mm

Το μηχάνημα επανατύλιξης κοπής πηνίου KINGREAL SLITTER 1650mm έχει σχεδιαστεί για το σχίσιμο και το τύλιγμα διαφόρων τύπων υλικών, όπως χάλυβας, αλουμίνιο, GI, χαλκός και πυρίτιο. Αυτή η γραμμή κοπής σπειρών είναι ένα από τα πιο κοινά σχέδια γραμμής κενού και θα καλύψει τις ανάγκες των περισσότερων εγκαταστάσεων για σχισμή επεξεργασίας πηνίων. Τα πάχη των πηνίων που χειρίζονται κυμαίνονται από 0,3 mm-3 mm και πλάτη έως 1650 mm.

Μπορείτε επίσης να βρείτε το παρακάτω προϊόν στην ιστοσελίδα μας:

1. Μηχάνημα κοπής διπλής κεφαλής κοπής

2. Μηχάνημα κοπής από χάλυβα βαριάς πλάκας 10-20mm

3. Πηνίο κομμένο σε μήκος γραμμή

4. Γραμμή παραγωγής διάτμησης ισοπεδωτή αποκόιλερ

5. Γραμμή παραγωγής μηχανών διάτρητων μετάλλων

Τεχνικές προδιαγραφές:

Διαδικασία Εργασίας:

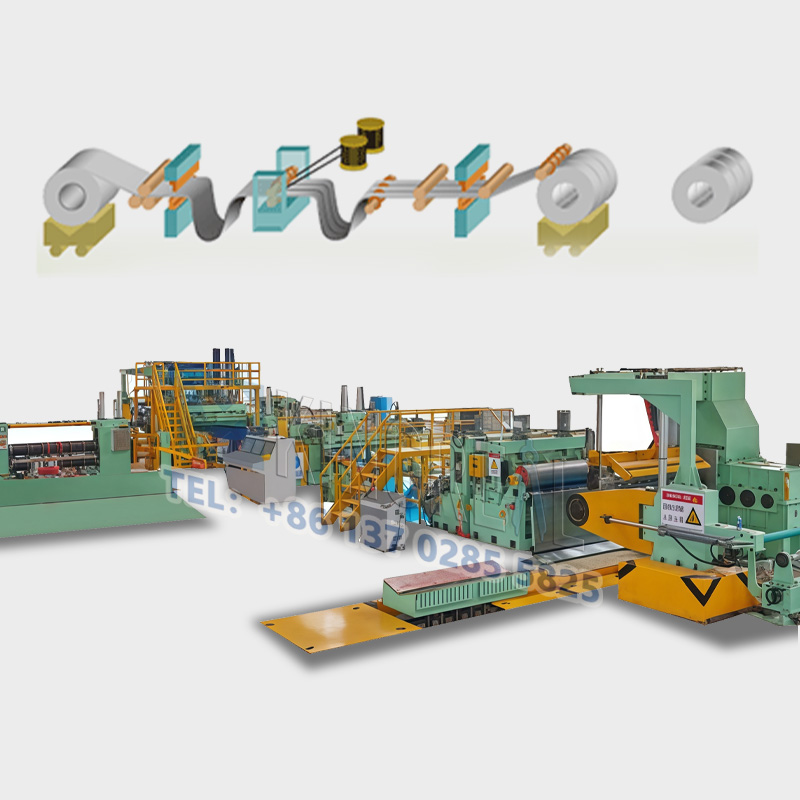

Πηνίο φόρτωσης τρόλεϊ -- Υδραυλικό κατακόρυφο κεντράρισμα του αποσπώμενου -- Υδραυλικό αποσπώμενο -- Σφίγγω και μοχλό -- Ψαλίδια κεφαλής πλάκας -- Γέφυρα βρόχου -- Μηχάνημα κοπής -- Σταθμός τάνυσης -- Διαχωριστικό -- Μηχάνημα επανατύλιξης

Περισσότερες λεπτομέρειες για το μηχάνημα κοπής σπείρων από χάλυβα:

Πηνίο φόρτωσης τρόλεϊ

Δομή και χρήση: Χρησιμοποιείται για την τροφοδοσία του uncoiler, μεταφέροντας το χαλύβδινο πηνίο από το τραπέζι αποθήκευσης στο καρούλι του uncoiler, το καρότσι ελέγχεται από τον υδραυλικό κινητήρα και η ανύψωση ελέγχεται από τον υδραυλικό κύλινδρο.

Μηχανισμός ανύψωσης: υδραυλικός κύλινδρος και συρόμενη δομή στήλης τεσσάρων οδηγών, ανυψωτική ισχύς που παρέχεται από τον κύλινδρο, ο κύλινδρος για την προώθηση της ανύψωσης του τραπεζιού φέροντος τύπου V, για την επίτευξη της λειτουργίας πάνω και κάτω του χαλύβδινου πηνίου.

Μηχανισμός κίνησης: υδραυλικός κινητήρας και δομή παράλληλης σιδηροτροχιάς οδηγού, η ισχύς κίνησης παρέχεται από τον υδραυλικό κινητήρα, έτσι ώστε το καρότσι να κινείται οριζόντια κατά την αξονική κατεύθυνση του άξονα του απελευθέρωσης. Κάθε άκρο της ράγας έχει ένα μπλοκ ορίου για να αποτρέψει τον εκτροχιασμό του καροτσιού.

Cantilever Decoiler

Α. Λειτουργία:

Μεταφορά χαλύβδινων πηνίων, επέκταση και σύσφιξη της εσωτερικής διαμέτρου των πηνίων, ξετύλιγμα και εκφόρτωση ή ανακύκλωση πηνίων.

Στηρίζοντας την πλάκα πηνίου και παρέχοντας τάνυση στη χαλύβδινη λωρίδα, αποτελείται από πλαίσιο, άτρακτο, καρούλι διαστολής και συστολής, συσκευή ξετύλιξης και πίεσης, βοηθητικό στήριγμα, διάταξη πέδησης και εξάρτημα ισχύος.

Β. Κατασκευή

α) Κύριο πλαίσιο: κατασκευασμένο από χάλυβα, πλάκα χάλυβα Α3, κάθισμα ρουλεμάν σφυρηλάτησης χάλυβα #45 μετά τη συγκόλληση, μέσω της ποιοτικής επεξεργασίας ανόπτησης δεν παραμορφώνεται.

β) Άτρακτος: τρυπημένος από στρογγυλό χάλυβα 40Cr με διάμετρο οπών 85mm, σκληρυνθεί και στη συνέχεια μετατράπηκε σε διάμετρο επιφάνειας εργασίας 190mm, φέρουσα ικανότητα 25 τόνων.

γ) ανύψωση και συρρίκνωση του καρουλιού: η χρήση της μορφής κυλίνδρου επέκτασης τύπου ολίσθησης push-pull. τέσσερις κυρτές πλάκες (ατσάλι αρ. 45), ζεύγη ολισθητήρα κοπής σύρματος, διάμετρος διαστολής: Ф470 mm-520 mm (συν το ελαστικό χιτώνιο για να φτάσει Φ610 mm). το πραγματικό μήκος εργασίας του καρουλιού 1650 χιλιοστά, ο συνολικός άξονας για να διασφαλιστεί ότι το καρούλι πάνω και κάτω όταν η ομόκεντρη.

Μηχάνημα κοπής πηνίου υψηλής ταχύτητας

Γιατί να μας επιλέξετε?

◆ Εκτεταμένη τεχνογνωσία στην παραγωγή

Με περισσότερα από 20 χρόνια εμπειρίας στην παραγωγή και τις πωλήσεις, η KINGREAL είναι ένας έμπειρος κατασκευαστής που ειδικεύεται στις μηχανές κοπής. Η εταιρεία έχει προμηθεύσει με επιτυχία τα μηχανήματα της σε χώρες σε όλο τον κόσμο, όπως το Βιετνάμ, η Τουρκία, η Ρωσία, η Ινδία και τα Ηνωμένα Αραβικά Εμιράτα. ευρέως αναγνωρισμένο από τους πελάτες.

◆ Ισχύς ομάδας ειδικών

Η KINGREAL διαθέτει τις δικές της εσωτερικές τεχνικές, ομάδες πωλήσεων και παραγωγής. Μπορούμε να χειριστούμε επαγγελματικά κάθε βήμα της διαδικασίας, από τις πωλήσεις και την παραγωγή μέχρι την αποστολή.

◆ Προσφέρεται βοήθεια μετά την αγορά

Η KINGREAL προσφέρει online και offline υπηρεσίες εγκατάστασης μετά την πώληση για να εγγυηθεί τη σωστή εγκατάσταση και λειτουργία του μηχανήματος.

Οι διαδικτυακοί πόροι περιλαμβάνουν εκπαιδευτικά βίντεο και ολοκληρωμένη ηλεκτρονική καθοδήγηση μηχανικής. Οι πόροι εκτός σύνδεσης περιλαμβάνουν την αποστολή μηχανικών της KINGREAL στο τοπικό εργοστάσιο του πελάτη για να παρέχουν καθοδήγηση επιτόπου εγκατάστασης.

KINGREAL Καλωσορίζουμε όλους τους πελάτες να μας επισκεφτούν!
