Προμηθευτές γραμμών κοπής κομμένου σε μήκος:

Line Heavy Gauge Cut To Length Line - 2024 KINGREAL μπορεί να παρέχει γραμμή κοπής σε μήκος, μηχανή κοπής σε μήκος υψηλής ταχύτητας, απλή γραμμή κοπής σε μήκος και αυτό το βαρύ μετρητή κοπής σε μήκος, που μπορεί να κόψει με ακρίβεια το μήκος του χάλυβα θερμής έλασης , χάλυβας ψυχρής έλασης, ανοξείδωτος χάλυβας, χάλυβας πυριτίου και άλλα μεταλλικά πηνία με αυτόματη συσκευή στοίβαξης για μια πλήρως αυτοματοποιημένη διαδικασία παραγωγής.

Breakout On Heavy Duty CTL Line:

Λόγω της υψηλής αντοχής, της καλής σκληρότητας, της εύκολης επεξεργασίας και διαμόρφωσης και της καλής ικανότητας συγκόλλησης, το παχύ πηνίο λαμαρίνας χρησιμοποιείται ευρέως σε διάφορους βιομηχανικούς τομείς, για να καλύψει τις ανάγκες διαφορετικών βιομηχανιών. Η ζήτηση γραμμής κοπής σε βαρύ μετρητή μήκους αυξάνεται, η επεξεργασία πηνίου παχιάς λαμαρίνας για τις υψηλότερες απαιτήσεις του εξοπλισμού, από την ισοπέδωση του εξοπλισμού ξετυλίγματος έως τη διάτμηση και τη στοίβαξη. Οι απαιτήσεις για το φέρον εύρος είναι πολύ υψηλότερες από ό,τι για άλλα πάχη λαμαρίνας.

Το KINGREAL Heavy Gauge Cut To Length Line είναι ειδικά σχεδιασμένο για να επεξεργάζεται πηνία με εύρος πάχους έως 6-20mm με decoiler, ίσιωμα, μηχανή μέτρησης, κοπής σε μήκος και στοίβαξης.

Τεχνική Προδιαγραφή:

Διαδικασία εργασίας γραμμής κοπής σε μήκος:

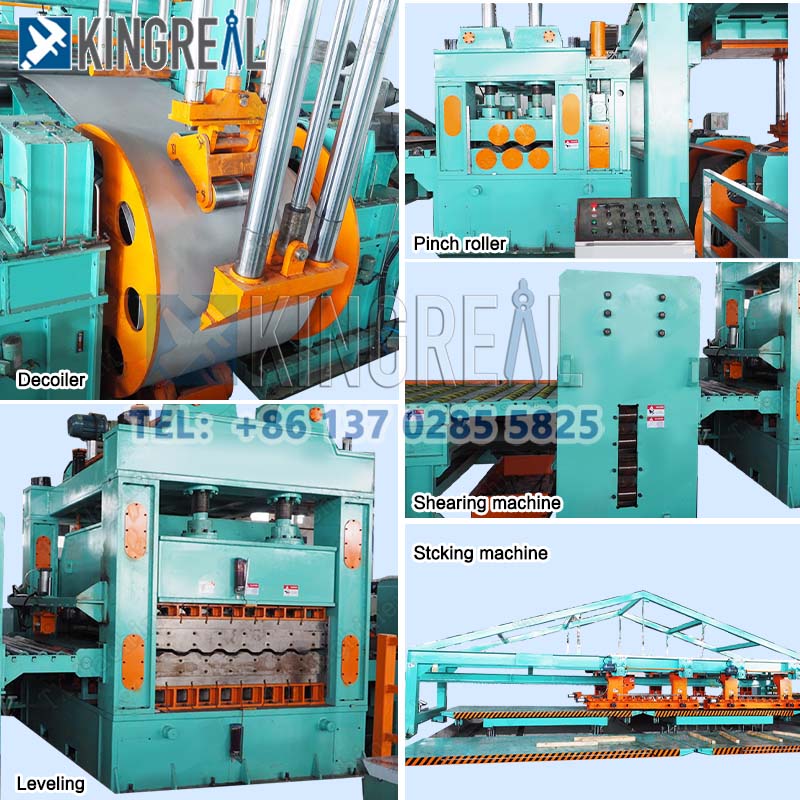

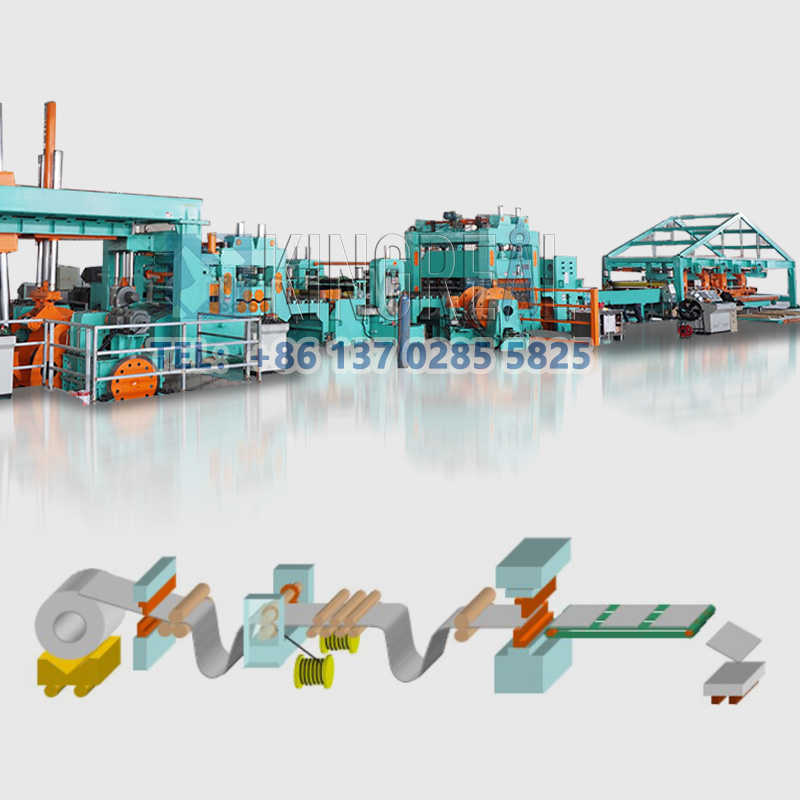

Υδραυλικό Decoiler-- Υδραυλική πιλοτική μηχανή πλαισίου--Μηχανή ισοπέδωσης επτά ρολλών--Χλοοκοπτικό διπλής κεφαλής -- Scarp Collector -- Μηχάνημα ισοπέδωσης με έντεκα κυλίνδρους -- Πνευματικός μηχανισμός διαστασιολόγησης -- Τροφοδότης πίσω πλάκας -- Υδραυλική μηχανή κοπής -- Μηχάνημα στοίβαξης

Περισσότερες προδιαγραφές Σχετικά με τη γραμμή CTL:

• Υδραυλικός Διπλός Κώνος Uncoiler

α.Χωρητικότητα:30Τ

b.Προδιαγραφές φρένων: 4-DBH205

γ. διαδρομή ανύψωσης πλαισίου υλικού 650 mm (ανυψώστε απευθείας στον κύλινδρο, μπορεί να φτάσει στο υλικό που αφαιρείται η χαλύβδινη επένδυση)

d. Υιοθέτηση διπλού ρουλεμάν διπλού κωνικού μηχανισμού τύπου κορυφαίας πίεσης για τη σύσφιξη του χαλύβδινου πηνίου, η κίνηση του δεύτερου άκρου της βάσης του μηχανήματος καθοδηγείται από υδραυλικούς κυλίνδρους και έχει τη λειτουργία του ταυτόχρονου κεντραρίσματος κίνησης, ο άξονας στο δεύτερο άκρο του αποσπώμενου έχει σχεδιαστεί με πνευματική συσκευή δισκόφρενου.

• Μηχανή προεπιπεδοποίησης επτά κυλίνδρων

Υιοθετεί τη δομή σύσφιξης και τροφοδοσίας δύο κυλίνδρων και ισοπέδωσης πέντε κυλίνδρων. Ο κινητήρας οδηγεί τους επάνω και κάτω κυλίνδρους μέσω του μειωτήρα και του κιβωτίου διανομής μέσω του άξονα σύνδεσης γενικής χρήσης, ο επάνω κύλινδρος ρύθμισης και πίεσης προς τα κάτω για την τροφοδοσία εκτελείται από τον υδραυλικό κύλινδρο και ο επάνω κύλινδρος ρυθμίζει και πιέζει προς τα κάτω για την ισοπέδωση από την ηλεκτρική ενέργεια. Λαμβάνοντας υπόψη τη σύγχρονη λειτουργία του μηχανήματος προσχολικής ηλικίας και του ξενιστή ισοπέδωσης, ο έλεγχος κινητήρα ελέγχεται από το αμερικανικό σύστημα ελέγχου DC της σειράς PARKER590C. Ο άξονας σύνδεσης γενικής χρήσης υιοθετεί τον βιομηχανικό γενικό άξονα μύλου.

Διάμετρος κυλίνδρου ισοπέδωσης: Φ220mm

Απόσταση ρολού ισοπέδωσης: 260 mm

Ρολά Ποσότητα : 2+5 Ρολά

Υλικό κυλίνδρου: Σφυρηλατημένος χάλυβας GCr15 με σκληρυμένο και μεσαίας συχνότητας σκλήρυνση (HRC60)

Ισχύς κύριου κινητήρα: 132 KW DC

Ισχύς κινητήρα για ρύθμιση:  2-7,5KW

Κύριος μειωτήρας:   JZQ850

Μειωτήρας ρύθμισης : 2-BWY4 Μείωση ταλάντευσης

• Συσκευή μέτρησης μεγέθους

a.Λειτουργία: Αποτρέπει το φύλλο να ξεμείνει από το σχήμα του όταν λειτουργεί και ρυθμίζει το φύλλο στην κύρια μηχανή ισοπέδωσης. Αποτελείται από βάση μηχανής, οριακό κύλινδρο, ολίσθηση καθίσματος στήριξης, κύλινδρο οδήγησης και διάταξη ρύθμισης. Οι κάθετοι κύλινδροι οδηγοί παρέχονται και στις δύο πλευρές της κατεύθυνσης του πλάτους του φύλλου και το πλαίσιο του κυλίνδρου οδήγησης στερεώνεται στην αντίστοιχη ολίσθηση, η οποία μετακινεί την ολίσθηση στη στήλη οδηγού προς την κατεύθυνση του πλάτους του φύλλου μέσω του κινητήρα μέσω της συρμάτινης ράβδου πληρωμή παξιμαδιών, ώστε να προσαρμόζεται στα διαφορετικά πλάτη φύλλων. Η ρύθμιση είναι μηχανοκίνητη.

β.Εύρος ρύθμισης: 900~2000mm

Υλικό κυλίνδρου οδηγού: Gcr15 (HRC60)

Ρύθμιση κινητήρα: 2~3KW

Μειωτήρας ρύθμισης: 2-WPDKS135 Μειωτήρας σκουληκιών

• Κύρια γραμμή κοπής σε μήκος

Λειτουργία: Η μηχανή κοπής εκτελεί κυρίως τις εργασίες κοπής κεφαλής, κοπής ουράς, πλευρικής κοπής, διαμήκους κοπής και κοπής σε μήκος.

Προσαρμοστικότητα υλικού: Είναι κατάλληλο για χαλύβδινες πλάκες διαφορετικού πάχους και υλικών, όπως συνηθισμένο ανθρακούχο χάλυβα, υψηλής ποιότητας χάλυβας χαμηλής κραματοποίησης, κράμα χάλυβα, χάλυβα αγωγών και πλάκα από ανοξείδωτο χάλυβα.

Βαθμός αυτοματισμού: όλη η διαδικασία λειτουργεί αυτόματα, μειώνοντας τη χειροκίνητη λειτουργία και βελτιώνοντας την απόδοση παραγωγής.

Ακριβής μέτρηση: με μέτρηση υψηλής ακρίβειας για εξασφάλιση ακριβούς μεγέθους κοπής.

Ρύθμιση διάκενου λεπίδας διάτμησης: Το πλευρικό διάκενο της λεπίδας διάτμησης μπορεί να ρυθμιστεί για να διασφαλιστεί η ποιότητα κοπής.

α.Μοντέλο: Υδραυλικό φρένο

β.Κτυπήματα ανά λεπτό: 8~12 φορές

γ.Υλικό λεπίδας: Cr12Mov

δ.Ισχύς κινητήρα: 55KW

• Μετατροπέας

Σταθμός σίτισης:

α.Αποτελείται από ένα πλαίσιο, ένα αιωρούμενο τραπέζι κυλίνδρου, έναν μεταφορέα κυλίνδρου και μια μονάδα ισχύος. Η λειτουργία του είναι να εισάγει την επίπεδη πλάκα στη μηχανή ρίψης.

β.Μοτέρ: 7,5KW

γ.Μειωτήρας: BWY4 Μειωτήρας ταλάντευσης

Κύριος τροφοδότης:

α. Αποτελείται από βάση μηχανής, πλάκα, ρυθμιστικό, ρολό ρίψης και μονάδα ισχύος. Υλικό ρίψης άνω κυλίνδρου ανύψωση και κατέβασμα για πνευματική εφαρμογή. Η μετάδοση είναι μηχανική. Η λειτουργία του είναι να τροφοδοτεί το πιάτο στο τραπέζι αυλής.

β.Μοτέρ: 7,5KW

γ.Μειωτήρας: BWY4 Μειωτήρας ταλάντευσης

• Μηχανή στοίβαξης

Τραπέζι στοίβαξης: Αποτελείται από χαλύβδινες πλάκες και χαλύβδινα τμήματα συγκολλημένα μεταξύ τους. Η λειτουργία του είναι να στοιβάζει την βαθμονομημένη επίπεδη πλάκα. Μήκος 12 μέτρα.

Πνευματικός αποθέματος: Αποτελείται από ένα σετ διάταξης οριζοντίωσης διαμήκων ορίων και τρία σετ διάταξης ισοστάθμισης εγκάρσιων ορίων. Τόσο ο περιοριστικός όσο και ο μηχανισμός ρύθμισης μπορούν να ρυθμιστούν σύμφωνα με διαφορετικά πλάτη πλακέτας και η ρύθμιση είναι χειροκίνητη. Η εκτέλεση ανόρθωσης υλικού είναι ένας πνευματικός ενεργοποιητής.

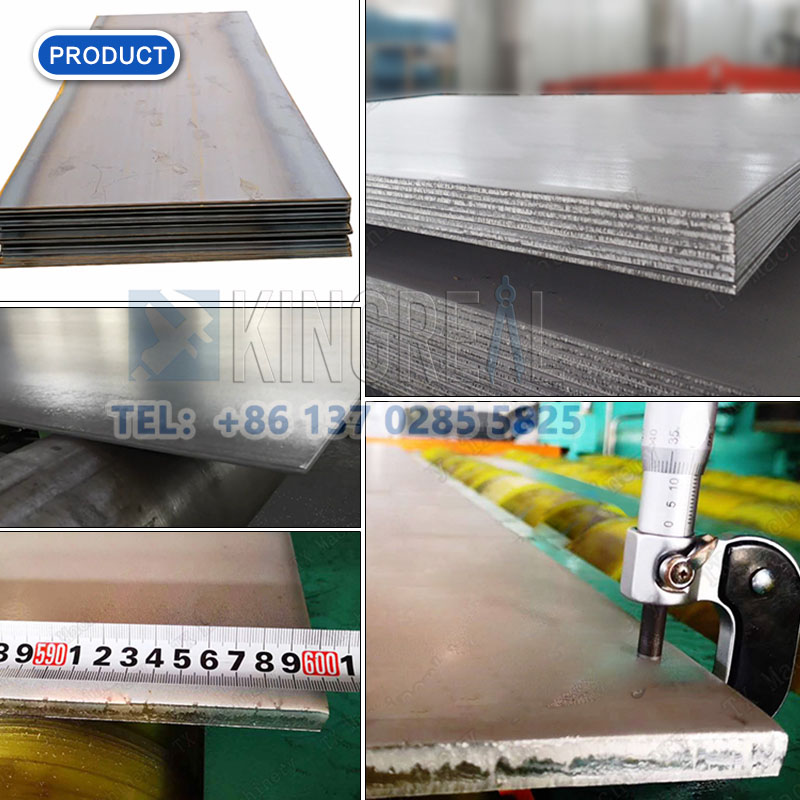

Εμφάνιση τελικού προϊόντος

KINGREAL Service For Heavy Gauge CTL Line:

1. Το πλήρες φάσμα προσαρμοσμένων υπηρεσιών, σύμφωνα με τις ανάγκες παραγωγής πιάτων του πελάτη για την παροχή σχεδίου σχεδίου γραμμής παραγωγής κομμένου σε μήκος, μπορεί να διαμορφωθεί με την επιλογή.

2. Παρέχετε διάφορες διαμορφώσεις για τη γραμμή CTL, όπως τρόλεϊ φόρτωσης, συσκευή κοπής, αυτόματη στοίβαξη, αυτόματη εκφόρτιση κ.λπ. πραγματοποιήσει πλήρως αυτόματη παραγωγή.

3. Παρέχετε μια ποικιλία αξεσουάρ για να εξασφαλίσετε τη σταθερότητα και τη μακροζωία της γραμμής CTL.

4. οι μηχανικοί της τοπικής εγγύησης εξυπηρέτησης μετά την πώληση, μπορούν να καθοδηγήσουν την εγκατάσταση του Cut To Length Line επί τόπου.

5. 24/7 σε απευθείας σύνδεση εξυπηρέτηση μετά την πώληση, τεχνική απάντηση.
