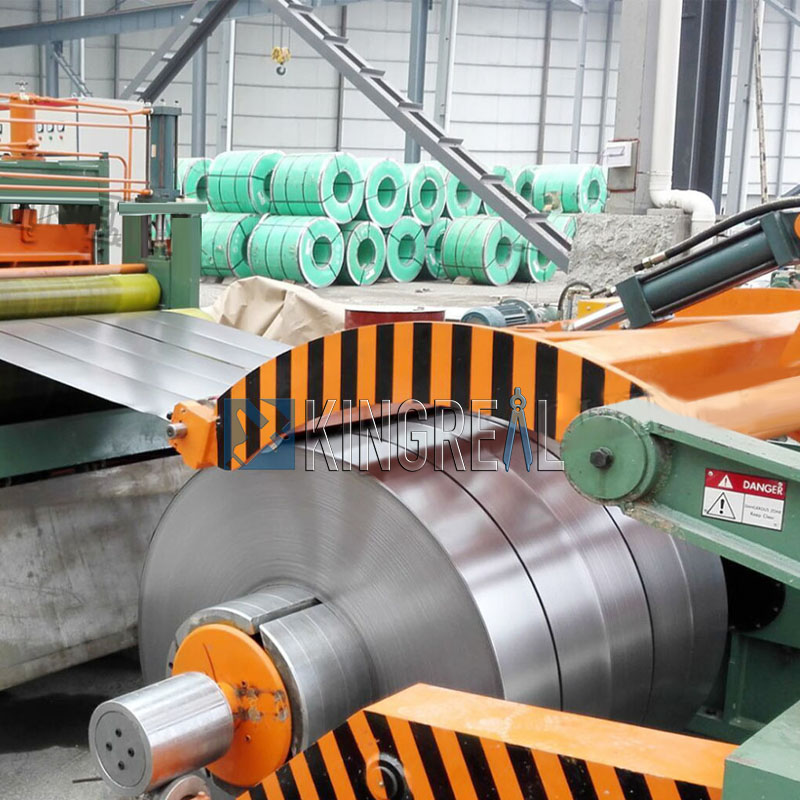

A μηχάνημα κοπής από γαλβανισμένο χάλυβακυρίως κόβει τη μεταλλική λωρίδα κατά μήκος και τυλίγει τις προκύπτουσες στενές λωρίδες σε πηνία. Αυτή η γραμμή σχισμής από γαλβανισμένο χάλυβα περιλαμβάνει ξετύλιγμα, τοποθέτηση υλικού, σχίσιμο και ανάκρουση. Είναι ευρέως περιζήτητο για την ευκολία λειτουργίας, την υψηλή ποιότητα σχισμής, την υψηλή χρήση υλικού και τη ρύθμιση ταχύτητας σχισμής χωρίς βαθμίδες.

Λεπτομέρειες σχεδίασης σε μηχανές κοπής γαλβανισμένου χάλυβα

Κάθε λεπτομέρεια τουγραμμή κοπής από γαλβανισμένο χάλυβαέχει σχεδιαστεί σχολαστικά από τους μηχανικούς της KINGREAL STEEL SLITTER. Όχι μόνο εκπληρώνει τη λειτουργία κοπής, αλλά εξασφαλίζει και λειτουργική ασφάλεια. Μπορεί να μην το έχετε προσέξει, αλλά τα προστατευτικά χαρακτηριστικά της μηχανής κοπής γαλβανισμένου χάλυβα ενσωματώνονται σε κάθε πτυχή της λειτουργίας της.

Για παράδειγμα, ο άξονας λεπίδας της γραμμής κοπής από γαλβανισμένο χάλυβα υποστηρίζεται από ρουλεμάν ατράκτου εργαλειομηχανών υψηλής ακρίβειας, ελαχιστοποιώντας την αξονική και ακτινική διαρροή. Επιπλέον, ο δίσκος λεπίδας χρησιμοποιεί μηχανισμό κλειδώματος τριών σημείων με παξιμάδια (ή υδραυλικό παξιμάδι για ασφαλές σφίξιμο), εξασφαλίζοντας τόσο ακρίβεια διαστάσεων όσο και ασφαλές κλείδωμα. Για να διευκολυνθεί η ρύθμιση της ταχύτητας κοπής, χρησιμοποιούνται ηλεκτρονικά και υδραυλικά εξαρτήματα ελέγχου. Αυτό όχι μόνο παρέχει υψηλή αξιοπιστία και ισχυρή ατρωσία του συστήματος ελέγχου, αλλά το πιο σημαντικό, διαθέτει λειτουργία αυτοδιάγνωσης, επιτρέποντας γρήγορη αναγνώριση των αιτιών βλάβης. Επιπλέον, οι μηχανές κοπής από γαλβανισμένο χάλυβα τοποθετούνται σαφώς χρησιμοποιώντας ένα έκκεντρο χιτώνιο. Ακόμη και με αλλαγές στην εκκεντρότητα και το βάρος διάτμησης, το ύψος τροφοδοσίας παραμένει σταθερό, διασφαλίζοντας τόσο την αξιοπιστία όσο και την ασφάλεια.

Διάφοροι τύποι θήκης λεπίδων για γραμμή σχισμής από γαλβανισμένο χάλυβα

Η λεπίδα είναι το στοιχείο ενεργοποίησης τουμηχάνημα κοπής από γαλβανισμένο χάλυβα. Η βέλτιστη απόδοση κοπής εξαρτάται σε μεγάλο βαθμό από τη λεπίδα και, το πιο σημαντικό, τη διαμόρφωση της βάσης της λεπίδας. Οι γραμμές κοπής από γαλβανισμένο χάλυβα χρησιμοποιούν μια ποικιλία διαμορφώσεων συγκράτησης λεπίδων, η καθεμία με τα δικά της μοναδικά χαρακτηριστικά και το εφαρμοστέο πεδίο εφαρμογής. Οι εργαλειοθήκες κοπής από γαλβανισμένο χάλυβα διατίθενται σε τέσσερις τύπους: ολισθηρό, εκκεντρικό, ρυθμιζόμενο άξονα λεπίδας και περιστρεφόμενο βραχίονα. Ο τύπος ολισθητήρα είναι ένας από τους παλαιότερους και πιο συνηθισμένους τύπους εργαλειοθήκης γραμμών σχισμής από γαλβανισμένο χάλυβα. Σε αυτόν τον τύπο, ο κάτω άξονας λεπίδας στερεώνεται στα κινητά και σταθερά πλαίσια, ενώ ο άνω άξονας της λεπίδας στεγάζεται σε αριστερό και δεξιό ολισθητήρα. Αυτοί οι ολισθητήρες επιτρέπουν την κατακόρυφη κίνηση μέσα στις ράγες οδήγησης των κινητών και σταθερών πλαισίων.

Οι εκκεντρικές θήκες εργαλείων είναι ως επί το πλείστον διπλές εκκεντρικές, που σημαίνει ότι τόσο οι άνω όσο και οι κάτω άξονες της λεπίδας στηρίζονται μέσα σε έκκεντρα μανίκια. Οδηγούμενοι από έναν σύγχρονο άξονα μετάδοσης μέσω ενός γραναζιού ρύθμισης, αυτοί οι άξονες περιστρέφονται σε αντίθετες κατευθύνσεις για να ρυθμίσουν την εκκεντρότητα, μεταβάλλοντας έτσι το ύψος των άνω και κάτω αξόνων λεπίδας.

Οι θήκες εργαλείων με ρυθμιζόμενο μήκος άξονα λεπίδας έχουν ένα μοναδικό χαρακτηριστικό: το αριστερό κινητό πλαίσιο μπορεί να ρυθμιστεί ώστε να προσεγγίζει το εξωτερικό ζεύγος λεπίδων στο αριστερό άκρο του άξονα λεπίδας, μειώνοντας το μήκος εργασίας του άξονα λεπίδας και αυξάνοντας την ακαμψία του άξονα λεπίδας. Αυτό το χαρακτηριστικό επιτρέπει στις μηχανές κοπής από γαλβανισμένο χάλυβα να χειρίζονται φαρδιές και λεπτές λωρίδες, καθώς και στενές και χοντρές λωρίδες, παρέχοντας έτσι ένα ευρύ φάσμα εφαρμογών. Ο τελευταίος τύπος είναι το στήριγμα λεπίδας με περιστρεφόμενο βραχίονα. Η δομή του είναι πολύ πιο απλή, καθιστώντας το κυρίως κατάλληλο για κοπή λεπτών λωρίδων.

Διάφορες μέθοδοι μετατροπής σήματος σε γραμμή σχισμής από γαλβανισμένο χάλυβα

Μηχανές κοπής γαλβανισμένου χάλυβαχρησιμοποιούνται κυρίως για την επεξεργασία λαμαρίνας και οι λειτουργίες τους είναι σε μεγάλο βαθμό αυτοματοποιημένες, καθιστώντας το σύστημα ελέγχου εντός του εξοπλισμού ιδιαίτερα σημαντικό. Οι γραμμές σχισμής από γαλβανισμένο χάλυβα χρησιμοποιούν ένα ηλεκτροϋδραυλικό σύστημα ελέγχου σερβομηχανισμού, το οποίο χρησιμοποιεί κυρίως τη μετατροπή διαφόρων σημάτων για την επίτευξη διαφόρων ενεργειών. Ωστόσο, υπάρχουν πολλές διαθέσιμες μέθοδοι μετατροπής σήματος.

1. Μέθοδος βαλβίδας on-off υψηλής ταχύτητας για γραμμή σχισμής από γαλβανισμένο χάλυβα

Αυτή η μέθοδος χρησιμοποιεί έναν κινητήρα ροπής υψηλής ταχύτητας για να οδηγεί άμεσα ή έμμεσα μια βαλβίδα on-off σταθερού ανοίγματος. Η έξοδος ψηφιακού σήματος από τον υπολογιστή ενισχύεται και στη συνέχεια ελέγχει τη βαλβίδα, επιτρέποντάς της να ελέγχεται μεταξύ ανοικτών και κλειστών καταστάσεων. Το σήμα ανάδρασης επεξεργάζεται από έναν δειγματολήπτη και μεταδίδεται πίσω στον υπολογιστή ως ψηφιακή ποσότητα, ελέγχοντας τη λειτουργία της διάτμησης σχισμής.

2. Μέθοδος μετατροπής ψηφιακού σε αναλογικό για γραμμή σχισμής από γαλβανισμένο χάλυβα

Ένας μετατροπέας ψηφιακού σε αναλογικό μετατρέπει το ψηφιακό σήμα που παράγεται από τον υπολογιστή σε αναλογική ποσότητα, η οποία χρησιμοποιείται για τον έλεγχο του ρεύματος που εφαρμόζεται στην είσοδο μιας σερβοβαλβίδας ή μιας αναλογικής βαλβίδας. Το σήμα ανάδρασης μετατρέπεται επίσης σε ψηφιακή ποσότητα από έναν μετατροπέα αναλογικού σε ψηφιακό και στη συνέχεια τροφοδοτείται στον υπολογιστή, ολοκληρώνοντας τη μετατροπή του σήματος.

3. Μέθοδος βηματικού κινητήρα για γραμμή σχισμής από γαλβανισμένο χάλυβα

Βασίζεται σε μια μέθοδο μετατροπής που εφαρμόζεται από έναν ελεγκτή βηματικού κινητήρα. Το ψηφιακό σήμα που εξάγεται από τον υπολογιστή εισάγεται ως παλμοί στον μετατροπέα. Η γωνία περιστροφής του βηματικού κινητήρα μετατρέπεται σε άνοιγμα βαλβίδας μέσω μιας συσκευής μετάδοσης, σχηματίζοντας έτσι μια ψηφιακή βαλβίδα ροής. Επιπλέον, η πίεση εξόδου είναι ανάλογη με την πίεση εξόδου, σχηματίζοντας μια ψηφιακή βαλβίδα πίεσης, επιτυγχάνοντας έτσι το επιθυμητό αποτέλεσμα.

Σημασία των ελεγκτών τάνυσης για τη μηχανή κοπής από γαλβανισμένο χάλυβα

Κατά την διάρκειαγραμμή κοπής από γαλβανισμένο χάλυβαλειτουργία, η τάση είναι μια κρίσιμη παράμετρος απόδοσης, που επηρεάζει τόσο τις λειτουργίες περιέλιξης όσο και εκτύλιξης. Για τον αποτελεσματικό έλεγχο της τάσης στις μηχανές κοπής γαλβανισμένου χάλυβα, οι ελεγκτές τάσης είναι απαραίτητα εξαρτήματα. Ο ελεγκτής τάσης μετρά την ταχύτητα, υπολογίζει τη διάμετρο περιέλιξης και ρυθμίζει την τάση μετρώντας τη ροπή του φορτίου.

Εφόσον ο ελεγκτής τάσης σε μια γραμμή σχισμής από γαλβανισμένο χάλυβα εξάγει ένα τυπικό αναλογικό σήμα μηδέν έως δέκα βολτ που αντιστοιχεί στην ονομαστική ροπή του ασύγχρονου κινητήρα, αυτό το αναλογικό σήμα μπορεί να συνδεθεί σε έναν μετατροπέα συχνότητας για να επιλέξει μια αναφορά ροπής. Αυτό εξασφαλίζει σταθερή τάση κατά τη λειτουργία. Εάν είναι σε λειτουργία ελέγχου τάσης, είτε πρόκειται για κινητήρα DC, κινητήρα AC ή σερβοκινητήρα, η ταχύτητα πρέπει να είναι περιορισμένη. Διαφορετικά, όταν η ροπή που δημιουργείται από τον κινητήρα υπερνικήσει τη ροπή φορτίου και τρέχει, θα δημιουργηθεί περιστροφική επιτάχυνση, προκαλώντας την αύξηση της ταχύτητας μέχρι να φτάσει στη μέγιστη ταχύτητα.
