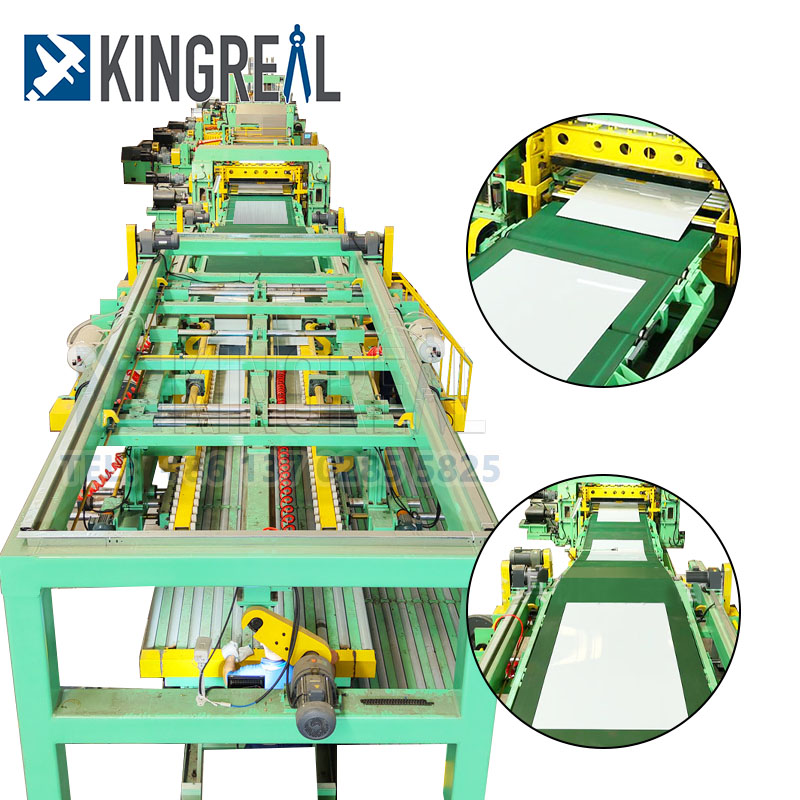

A μηχάνημα κομμένο σε μήκος χάλυβαείναι μια μηχανή που χρησιμοποιείται για την επεξεργασία μεταλλικών πηνίων μέσω διεργασιών όπως το ξετύλιγμα, η ισοπέδωση, το μέγεθος και η διάτμηση σε επίπεδα φύλλα επιθυμητού μήκους και στη συνέχεια η στοίβαξή τους. Η γραμμή κοπής σε μήκος χάλυβα είναι κατάλληλη για την επεξεργασία ανθρακούχου χάλυβα ψυχρής και θερμής έλασης, χάλυβα πυριτίου, λευκοσίδηρου, ανοξείδωτου χάλυβα και διαφόρων επικαλυμμένων μεταλλικών υλικών. Οι μηχανές κοπής χάλυβα διατίθενται σε διάφορους τύπους, ανάλογα με το πάχος και τον τύπο υλικού του υλικού που επεξεργάζεται, καθώς και τις απαιτήσεις απόδοσης παραγωγής του πελάτη. Αυτό το άρθρο θα παρέχει μια λεπτομερή επισκόπηση κάθε πτυχής μιας γραμμής κοπής σε μήκος χάλυβα, παρέχοντας ολοκληρωμένη καθοδήγηση.

Εξαρτήματα μιας γραμμής κοπής σε μήκος χάλυβα

Μια μηχανή κοπής σε μήκος χάλυβα αποτελείται κυρίως από τα ακόλουθα εξαρτήματα:

Καρότσι φόρτωσης για ατσάλινη γραμμή κοπής σε μήκος: Μεταφέρει το πηνίο στο decoiler.

Decoiler για μηχάνημα κοπής σε μήκος χάλυβα: Ξετυλίγει το πηνίο προετοιμάζοντάς το για περαιτέρω επεξεργασία.

Ισοπέδωση για χαλύβδινη γραμμή κοπής σε μήκος: Εξασφαλίζει την επιπεδότητα του φύλλου ώστε να πληροί τις απαιτήσεις διάτμησης.

Τροφοδότης για μηχάνημα κοπής σε μήκος χάλυβα: Μεταφέρει το ισοπεδωμένο φύλλο στη μηχανή κοπής.

Μηχανή κοπής για χαλύβδινη γραμμή κοπής σε μήκος: Εκτελεί τη λειτουργία κοπής, κόβοντας το φύλλο στο επιθυμητό μήκος.

Μεταφορέας για μηχάνημα κοπής σε μήκος χάλυβα: Μεταφέρει το κομμένο φύλλο στη μηχανή στοίβαξης. Οι συσκευές στοίβαξης στοιβάζουν τακτοποιημένα κομμένα φύλλα για εύκολη επεξεργασία.

Αυτές οι συσκευές συνήθως ενσωματώνουν μηχανικά, ηλεκτρικά και υδραυλικά συστήματα, προσφέροντας υψηλή απόδοση και αυτοματισμό, μαζί με απλή και αξιόπιστη λειτουργία. Οι γραμμές από χάλυβα κομμένες σε μήκος επιτυγχάνουν υψηλά πρότυπα ακρίβειας κοπής και επιπεδότητας φύλλου, εξασφαλίζοντας τακτοποιημένη στοίβαξη.

Διάφορες λύσεις για ατσάλινες γραμμές κοπής σε μήκος

1. Ταξινόμηση ανά τύπο υλικού

Χάλυβας κοπής σε μήκος γραμμή:

Για τα σιδηρούχα μέταλλα όπως ο άνθρακας και ο χάλυβας με χαμηλό κράμα, το πάχος διάτμησης κυμαίνεται τυπικά από 0,5 έως 25 mm. Εξοπλισμένα με εργαλεία κοπής υψηλής αντοχής και συσκευές ισοπέδωσης, χρησιμοποιούνται κυρίως σε τομείς όπως η κατασκευή μεταλλικών κατασκευών, τα σασί αυτοκινήτων και η κατασκευή μηχανημάτων.

Μηχανή κοπής από ανοξείδωτο χάλυβα:

Χρησιμοποιώντας εργαλεία ανθεκτικά στη φθορά (όπως καρβίδιο) και ανθεκτικές στις γρατσουνιές μεταφορικές ταινίες για την πρόληψη της οξείδωσης στην επιφάνεια του ανοξείδωτου χάλυβα, επιτυγχάνουν ακρίβεια διάτμησης ±0,1 mm. Είναι κατάλληλα για εφαρμογές που απαιτούν υψηλή ποιότητα επιφάνειας, όπως μαγειρικά σκεύη, ιατρικές συσκευές και χημικό εξοπλισμό.

Μη σιδηρούχα μέταλλα κομμένη σε μήκος γραμμή:

Αυτές οι μηχανές κοπής σε μήκος μπορούν να χρησιμοποιηθούν για τη διάτμηση σε ρόλους αλουμινίου, χαλκού και άλλων υλικών για την κάλυψη συγκεκριμένων αναγκών των πελατών. Αυτά τα κομμένα μηχανήματα είναι συνήθως εξοπλισμένα με αντιστατικές συσκευές και εύκαμπτα συστήματα μεταφοράς. Είναι κατάλληλα για εφαρμογές στην αεροδιαστημική, ηλεκτρονικά εξαρτήματα και για επεξεργασία ηλεκτροδίων μπαταριών λιθίου και πλακέτες κυκλωμάτων υψηλής συχνότητας.

2. Ταξινόμηση ανά Επίπεδο Αυτοματισμού

Χειροκίνητη γραμμή χάλυβα κοπής σε μήκος:

Χρησιμοποιήστε χειροκίνητη φόρτωση και τοποθέτηση, μηχανική διάτμηση και χαμηλή απόδοση (≤20 κύκλοι/λεπτό). Είναι κατάλληλα για προσαρμοσμένη επεξεργασία σε μικρές παρτίδες, πολλαπλών προδιαγραφών και βρίσκονται συνήθως σε μικρά εργοστάσια κατασκευής και επισκευαστήρια.

Ημιαυτόματη χαλύβδινη γραμμή κοπής σε μήκος:

Αυτόματο ξετύλιγμα και ισοπέδωση, χειροκίνητη τοποθέτηση και διάτμηση, εξοπλισμένα με απλό σύστημα ελέγχου PLC, προσφέρουν απόδοση 30-50 κύκλων/λεπτό και είναι κατάλληλα για μικρού και μεσαίου μεγέθους εργοστάσια κατασκευής λαμαρίνας.

Πλήρως αυτόματη μηχανή κοπής σε μήκος χάλυβα:

Πλήρως αυτοματοποιημένη όλη η διαδικασία (ξετύλιξη, ισοπέδωση, διαστασιολόγηση, κοπή και στοίβαξη). Χρησιμοποιώντας ένα σύστημα CNC (όπως το Siemens S7-300), μπορούν να επιτύχουν απόδοση έως και 80 κύκλους/λεπτό με ακρίβεια τοποθέτησης ±0,3 mm. Χρησιμοποιούνται ευρέως σε ΚΑΕ αυτοκινήτων, σε γραμμές παραγωγής πάνελ οικιακών συσκευών και σε μεγάλες εγκαταστάσεις μεταλλικών κατασκευών.

3. Ταξινόμηση με ακρίβεια επεξεργασίας

Συνηθισμένο μηχάνημα χάλυβα ακριβείας κοπής σε μήκος:

Η ανοχή διάτμησης είναι ±0,5mm/m, επιπεδότητα ≤3mm/m, κατάλληλη για δομικά πάνελ και γενικά δομικά μέρη.

Χάλυβας υψηλής ακρίβειας κοπής σε μήκος γραμμή:

Η ανοχή διάτμησης είναι ±0,1mm/m, η επιπεδότητα ≤1mm/m. Αυτά τα μηχανήματα κοπής σε μήκος χάλυβα είναι συνήθως εξοπλισμένα με σύστημα σερβοτροφοδοσίας και τοποθέτησης λέιζερ, κατάλληλο για καλύμματα αυτοκινήτων και περιβλήματα οργάνων ακριβείας.

Γραμμή από χάλυβα εξαιρετικά ακριβείας κοπής:

Η ανοχή διάτμησης είναι ≤±0,05 mm/m. Αυτές οι γραμμές χρησιμοποιούν μεταφορά ρουλεμάν αέρα και υδραυλική διάτμηση CNC, κατάλληλες για πίνακες αεροδιαστημικής και μικροηλεκτρονικά υποστρώματα.

4. Ταξινόμηση με μέθοδο διάτμησης

Μηχανή κοπής σε μύγα:

Χρησιμοποιώντας εξαιρετικά αξιόπιστες μηχανικές ιδιότητες και ένα ώριμο και σταθερό σύστημα ηλεκτρικού ελέγχου, αυτές οι μηχανές κοπής κοπής σε μήκος επιτυγχάνουν κοπή λαμαρίνας υψηλής απόδοσης και υψηλής ποιότητας. Διαθέτουν συνεχή, γρήγορη και ισοπέδωση ολόκληρης της γραμμής και υψηλή ακρίβεια κοπής σε μήκος.

Περιστροφική διάτμηση κομμένη σε μήκος γραμμή:

Το περιστροφικό μηχάνημα κοπής σε μήκος περιστρέφεται με υψηλή ταχύτητα για να κοπεί, εξαλείφοντας τα σημάδια που προκαλούνται από τις στάσεις κοπής. Αυτά τα περιστροφικά μηχανήματα κοπής σε μήκος είναι κατάλληλα για εργασίες κοπής που απαιτούν υψηλή ποιότητα επιφάνειας.

Μηχάνημα κοπής κοπής σε μήκος:

Εναλλάξτε εύκολα εργαλεία και συνδυάστε ακριβείς γωνίες αιώρησης για να επιτύχετε κοπή υψηλής ακρίβειας λαμαρίνας ειδικού σχήματος. Με εύρος αιώρησης 0-30°, είναι κατάλληλο για την παραγωγή ορθογώνιας, τραπεζοειδούς και παραλληλόγραμμης λαμαρίνας.

Σταθερή γραμμή κοπής σε μήκος:

Το μηχάνημα σταθερής κοπής κοπής σταματά να τροφοδοτείται σε προκαθορισμένο μήκος για να διασφαλίσει την ακρίβεια κοπής. Επομένως, σε σύγκριση με άλλους τύπους μηχανών κοπής χάλυβα, αυτός ο τύπος μηχανής έχει μικρότερη ταχύτητα παραγωγής.

Έξυπνος Οδηγός επιλογής γραμμής κοπής σε μήκος χάλυβα

Κατά την επιλογήμηχάνημα κομμένο σε μήκος χάλυβα, συνιστάται να εστιάσετε στις ακόλουθες παραμέτρους:

-Συμβατότητα ταχύτητας για χαλύβδινη γραμμή κοπής σε μήκος: Ο κύκλος μηχανής κοπής σε μήκος χάλυβα πρέπει να ταιριάζει με την ταχύτητα ξετύλιξης ανάντη για να διασφαλιστεί η αποδοτικότητα της παραγωγής.

-Συμβατότητα εργαλείων για χαλύβδινη γραμμή κοπής: Το υλικό λεπίδων πρέπει να πληροί τα πρότυπα HRC58-62, με το Cr12MoV ή το DC53 να είναι η προτιμώμενη επιλογή.

-Σύστημα ελέγχου για μηχάνημα κοπής σε μήκος χάλυβα: Συνιστάται σύστημα PLC που υποστηρίζει MODBUS-TCP για να διασφαλιστεί η απρόσκοπτη ενσωμάτωση με το σύστημα MES.

-Ασφάλεια για χαλύβδινη γραμμή κοπής σε μήκος: Το φωτεινό φράγμα διπλής στήλης πρέπει να πληροί την αξιολόγηση IP67 και ο χρόνος απόκρισης διακοπής έκτακτης ανάγκης πρέπει να είναι μικρότερος από 0,1 δευτερόλεπτο για να διασφαλιστεί η ασφαλής λειτουργία.

-Δυνατότητες προσαρμογής για μηχάνημα κοπής σε μήκος χάλυβα: Οι προμηθευτές υψηλής ποιότητας θα πρέπει να μπορούν να παρέχουν προσαρμοσμένες διαμέτρους ρολού (που κυμαίνονται από Ø80-160 mm) για να καλύψουν τις διαφορετικές ανάγκες των πελατών.

Βασικά τεχνικά σημεία για τη συντήρηση του μηχανήματος κοπής σε μήκος χάλυβα

Οι ακόλουθες πτυχές θα πρέπει να τονιστούν κατά την πλήρη διαχείριση του κύκλου ζωής τουχάλυβας κομμένη σε μήκος γραμμή:

-Εβδομαδιαία επιθεώρηση για μηχάνημα κοπής από χάλυβα: Ελέγχετε τακτικά την πίεση του υδραυλικού συστήματος (διατηρείται στα 14-16 MPa) και τη στάθμη λαδιού του κιβωτίου ταχυτήτων (το τζάμι οροφής πρέπει να είναι στο σημάδι 2/3).

-Τριμηνιαία συντήρηση για χαλύβδινη γραμμή κοπής: Αντικαταστήστε το γράσο στα ρουλεμάν εργασίας. Συνιστάται γράσο με βάση το λίθιο NLGI#2.

-Τα σημαντικότερα σημεία ετήσιας επιθεώρησης για μηχάνημα κοπής σε μήκος χάλυβα: Η ομοαξονικότητα του κυλίνδρου ισοπέδωσης πρέπει να διορθωθεί σε λιγότερο από 0,02 mm και ο κωδικοποιητής σερβοκινητήρα πρέπει να βαθμονομηθεί.

-Ασφάλεια για χαλύβδινη γραμμή κοπής σε μήκος: Το φωτεινό φράγμα διπλής στήλης πρέπει να πληροί την αξιολόγηση IP67 και ο χρόνος απόκρισης διακοπής έκτακτης ανάγκης πρέπει να είναι μικρότερος από 0,1 δευτερόλεπτο για να διασφαλιστεί η ασφαλής λειτουργία.
