A απλά κόβουμε σε μήκος γραμμήείναι ένα κρίσιμο κομμάτι του εξοπλισμού επεξεργασίας πηνίων, σχεδιασμένο να κόβει τις πρώτες ύλες οριζόντια σύμφωνα με τις ανάγκες των πελατών και να τις προετοιμάζει για τις επόμενες διαδικασίες διαμόρφωσης. Το υλικό που επεξεργάζεται με την απλή γραμμή κοπής σε μήκος χρησιμοποιείται τυπικά για μια ενιαία διαδικασία διαμόρφωσης, όπως σφράγιση λαμαρίνας, κάμψη και διαμόρφωση τεντώματος. Οι απλά κομμένες σε μήκος γραμμές ευνοούνται ευρέως λόγω του μικρού τους αποτυπώματος και της καταλληλότητάς τους για επεξεργασία λεπτών, ελαφρών μεταλλικών υλικών, καθιστώντας τις ιδιαίτερα κατάλληλες για παραγωγή μικρής κλίμακας ή για νέους στη βιομηχανία.

Αυτό το άρθρο περιγράφει λεπτομερώς τη βασική διαμόρφωση μιας απλής γραμμής κοπής σε μήκος, ελπίζοντας να παρέχει πολύτιμη αναφορά.

Περιγραφή του Simply cut σε Length Line

Απλή κοπή σε μήκος γραμμέςείναι ειδικά σχεδιασμένα για την επεξεργασία σχετικά ελαφρών μεταλλικών υλικών. Οι ταχύτητες παραγωγής τους είναι αργές και η ακαμψία του πλαισίου της μηχανής είναι σχετικά εύκολο να διατηρηθεί. Επιπλέον, λόγω της χαμηλής εγκατεστημένης τους χωρητικότητας, οι απλά κομμένες σε μήκος γραμμές καταλαμβάνουν σχετικά μικρό αποτύπωμα, καθιστώντας τις ιδανικές για παραγωγή σε μικρές παρτίδες. Ωστόσο, καθώς αυξάνονται τα πλάτη των φύλλων, το πάχος του υλικού και το βάρος του πηνίου, η αυξημένη ταχύτητα παραγωγής απαιτεί σημαντική αύξηση των περιθωρίων ασφαλείας, θέτοντας προκλήσεις στον απλοποιημένο σχεδιασμό.

Επιπλέον, τα συστήματα τροφοδοσίας και στοίβαξης μετά την κοπή των απλών γραμμών κοπής σε μήκος ποικίλλουν ανάλογα με τις συγκεκριμένες ανάγκες, με αποτέλεσμα διαφορετικές διαμορφώσεις και προκλήσεις στην τυποποίηση. Ως εκ τούτου, η κατανόηση του συνδυασμού διαφόρων σχετικών εξοπλισμών είναι ένα από τα κλειδιά για την εξοικείωση με τη διαμόρφωση μιας γραμμής απλά κομμένης σε μήκος.

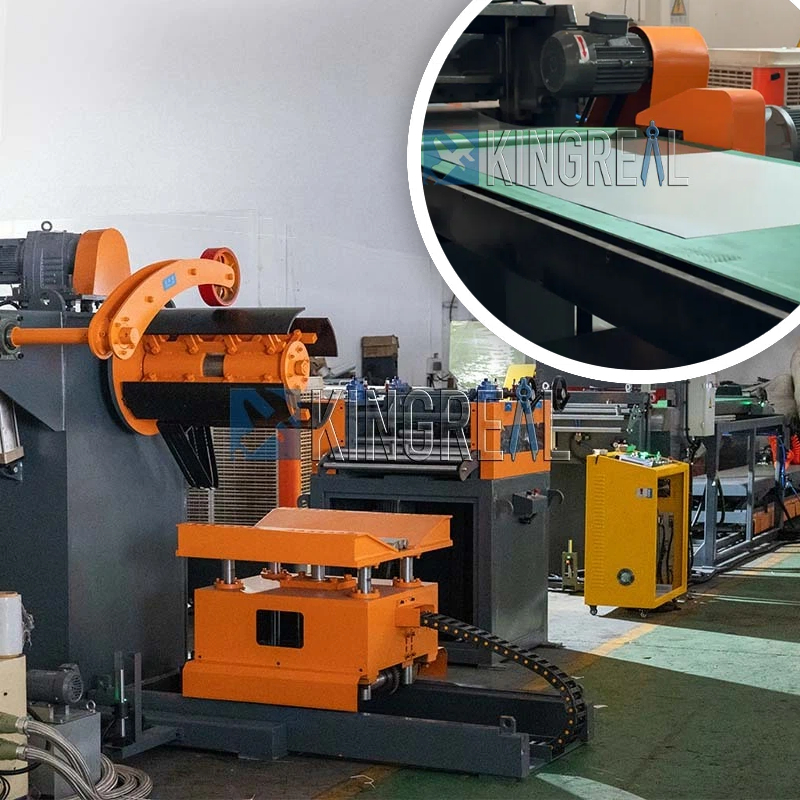

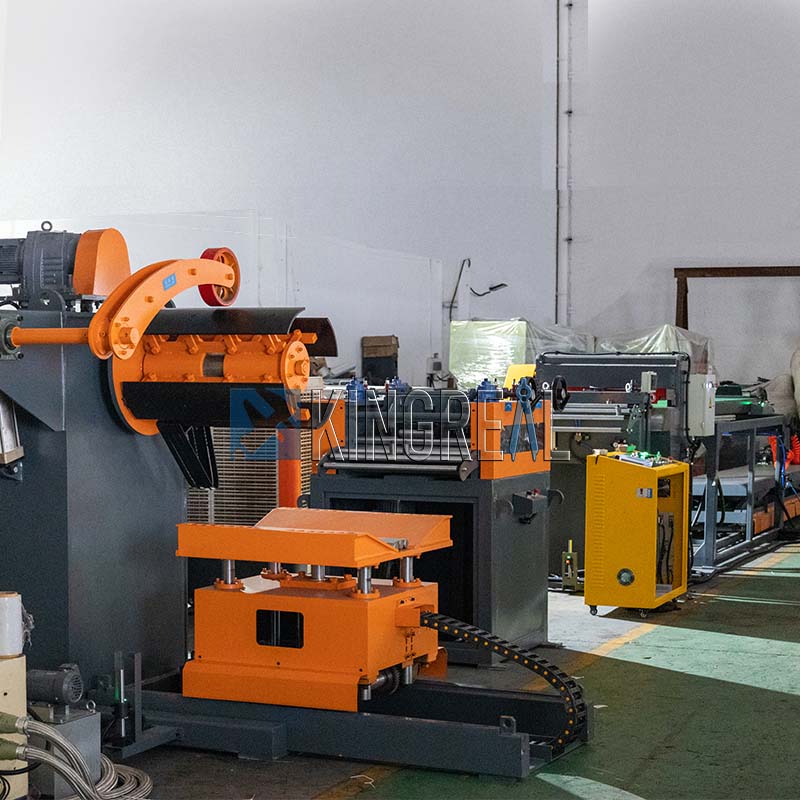

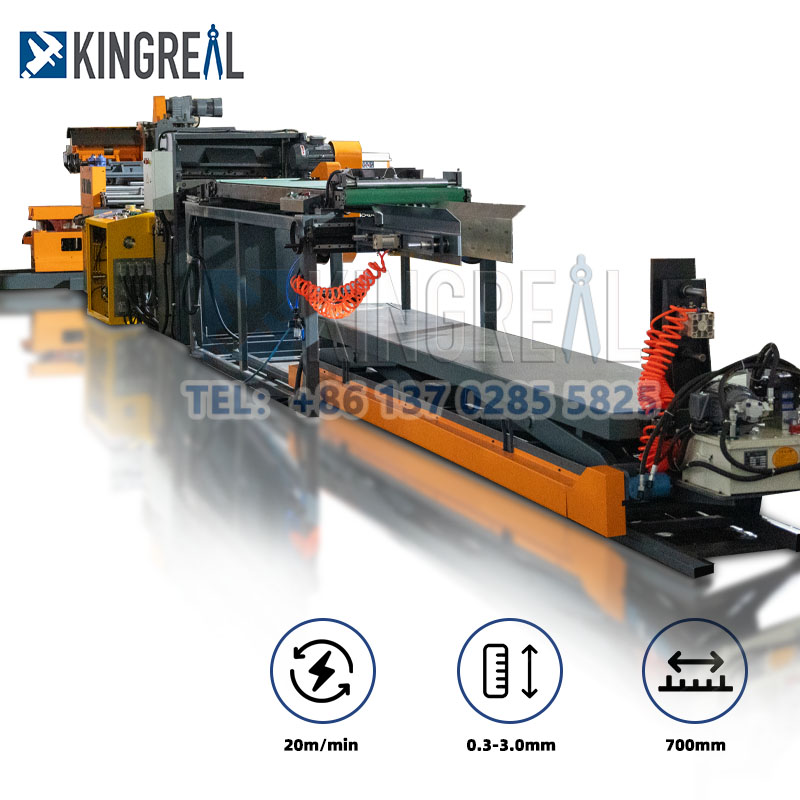

Μια απλή γραμμή κοπής αποτελείται κυρίως από ανεξάρτητο decoiler, ίσιωμα, τροφοδότη σερβο κυλίνδρου CNC και μηχανή κοπής σε μήκος. Ολόκληρες οι διαδικασίες φόρτωσης, ξετυλίγματος, ισιώματος, τροφοδοσίας και κοπής της γραμμής απλής κοπής είναι αυτοματοποιημένες. Για να σας βοηθήσουμε να κατανοήσετε καλύτερα αυτόν τον τύπο απλής γραμμής κοπής σε μήκος, κυκλοφόρησε στο YouTube μια γραμμή απλής κοπής που σχεδιάστηκε και αναπτύχθηκε από τους μηχανικούς της KINGREAL STEEL SLITTER. Μπορείτε να δείτε γρήγορα το περιεχόμενο.

Βασική διαμόρφωση γραμμής απλής κοπής σε μήκος

Κατά την αρχική παραγωγή υλικών, ααπλά κόβουμε σε μήκος γραμμήεξαρτάται επίσης από τα υλικά χαρακτηριστικά του πελάτη. Γενικά, το σύστημα φόρτωσης υλικού μιας απλής κομμένης γραμμής μπορεί να είναι ένας συνδυασμός εξοπλισμού χωρισμένης μονάδας ή εξοπλισμού δύο σε ένα (όπως GO, ML, CL, TGL, κ.λπ.). Κατά την επιλογή του τμήματος χειρισμού υλικού, παράγοντες όπως το πλάτος του υλικού, οι εσωτερικές και εξωτερικές διάμετροι, το πάχος του υλικού, η μέθοδος συγκράτησης του υλικού και η ικανότητα φόρτωσης πρέπει να λαμβάνονται υπόψη για να διασφαλιστεί η σωστή διαμόρφωση ισχύος και η ανάγκη για βοηθητική υποστήριξη.

●Σύστημα φόρτωσης υλικού και καθοδήγησης για απλή κοπή σε μήκος γραμμής

Ο σχεδιασμός του συστήματος φόρτωσης και καθοδήγησης υλικού του ααπλή κοπή σε μήκος γραμμήεξαρτάται επίσης από τα υλικά χαρακτηριστικά του πελάτη. Γενικά, το σύστημα φόρτωσης υλικού μιας απλής κομμένης γραμμής μπορεί να είναι ένας συνδυασμός εξοπλισμού χωρισμένης μονάδας ή εξοπλισμού δύο σε ένα (όπως GO, ML, CL, TGL, κ.λπ.). Κατά την επιλογή του τμήματος χειρισμού υλικού, παράγοντες όπως το πλάτος του υλικού, οι εσωτερικές και εξωτερικές διάμετροι, το πάχος του υλικού, η μέθοδος συγκράτησης του υλικού και η ικανότητα φόρτωσης πρέπει να λαμβάνονται υπόψη για να διασφαλιστεί η σωστή διαμόρφωση ισχύος και η ανάγκη για βοηθητική υποστήριξη.

Για το τμήμα διόρθωσης, ο σχεδιασμός πρέπει να επιλέξει το κατάλληλο μέγεθος και διάταξη του διορθωτικού τροχού με βάση το πάχος του υλικού, ενώ προσδιορίζει επίσης την ισχύ του διορθωτικού μηχανήματος με βάση την ταχύτητα παραγωγής. Οι απαιτήσεις επιπεδότητας του πελάτη θα επηρεάσουν επίσης τον αριθμό, τη διάταξη και τη μέθοδο κίνησης των τροχών διόρθωσης. Ως κατασκευαστής απλών γραμμών κοπής που εξυπηρετεί τη διεθνή αγορά, οι μηχανικοί της KINGREAL STEEL SLITTER εξέτασαν πλήρως την έμφαση της διεθνούς αγοράς στην ασφάλεια κατά το σχεδιασμό της κεντρικής βάσης υλικού και του διορθωτικού ελεγκτή μεταβλητής ταχύτητας για την απλή γραμμή κοπής.

Το τμήμα τροφοδοσίας της γραμμής απλής κοπής σε μήκος επιλέγεται με βάση εξ ολοκλήρου τις απαιτήσεις κοπής έως το μήκος του πελάτη και την αποτελεσματικότητα του υλικού φύλλου. Ανάλογα με την πηγή ισχύος, το τμήμα τροφοδοσίας μπορεί να διαμορφωθεί με έλεγχο μεταβλητής ταχύτητας AC, έλεγχο κινητήρα DC ή έλεγχο σερβοκινητήρα. Για εγκάρσιες εφαρμογές κατασκευής με κακή ποιότητα υλικού και μεγάλες ανοχές κοπής σε μήκος, μπορεί να χρησιμοποιηθεί ένα κύκλωμα που αποτελείται από μια τροφοδοσία διόρθωσης, έναν μετατροπέα συχνότητας και έναν κωδικοποιητή μήκους για άμεση κοπή σε μήκος. Για παχύτερα και ισχυρότερα υλικά με χαμηλότερες απαιτήσεις παραγωγής, ένας συνδυασμός κινητήρα DC και κωδικοποιητή μήκους είναι επίσης μια καλή επιλογή. Για υλικά που απαιτούν υψηλή ταχύτητα, υψηλή παραγωγική ικανότητα και υψηλό βαθμό αυτοματισμού, συνιστάται ένα σερβομηχανικό σύστημα cut-to-length.

●Τμήμα κοπής για απλή κοπή σε μήκος γραμμής

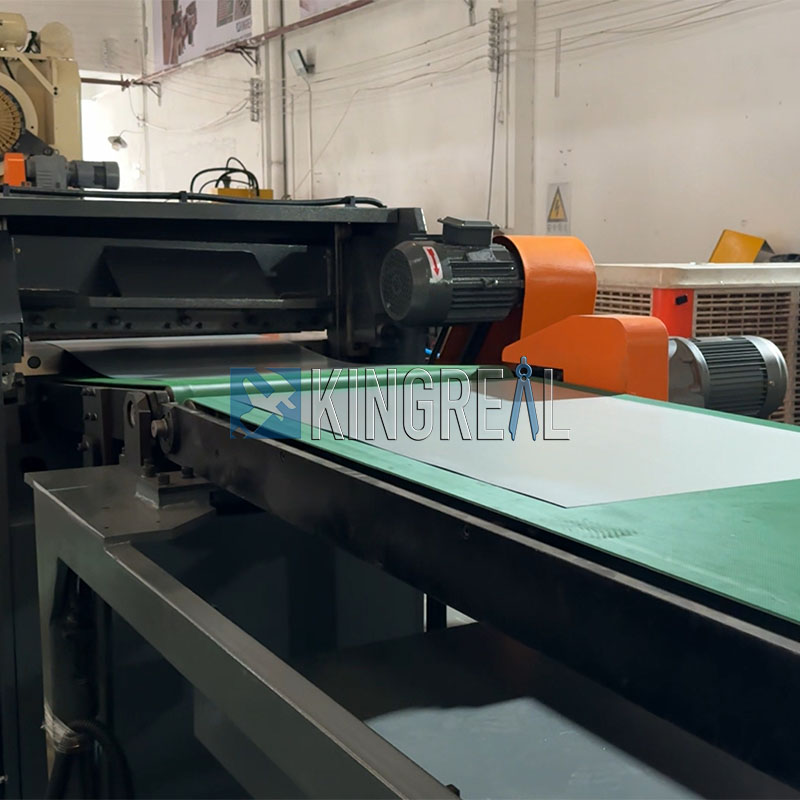

Το τμήμα διάτμησης μιας απλής γραμμής κοπής σε μήκος κατηγοριοποιείται κυρίως σε διάφορους τύπους, συμπεριλαμβανομένου του ενσωματωμένου ψαλιδιού κεφαλής της γραμμής απλής κοπής, του μηχανικού (υδραυλικού) ψαλιδιού και του ψαλιδιού υψηλής ταχύτητας πνευματικού συμπλέκτη (ή του υδραυλικού ψαλιδιού υψηλής ταχύτητας). Για απλές γραμμές κοπής σε μήκος με χαμηλές απαιτήσεις παραγωγής, η διάτμηση κεφαλής μπορεί να χρησιμοποιηθεί απευθείας. Για κομμένες σε μήκος γραμμές μετάλλου χαμηλού έως μεσαίου άκρου με μεγάλα πλάτη υλικού και μεγάλο εύρος πάχους, είναι πιο κατάλληλα τα μηχανικά ψαλίδια ή τα υδραυλικά ψαλίδια. Για εφαρμογές με υψηλότερες απαιτήσεις διάτμησης και συγκεκριμένη απαίτηση ταχύτητας, θα πρέπει να ληφθούν υπόψη πνευματικά ψαλίδια συμπλέκτη υψηλής ταχύτητας ή υδραυλικά ψαλίδια υψηλής ταχύτητας.

●Μέθοδος συλλογής προϊόντων για απλή γραμμή κοπής σε μήκος

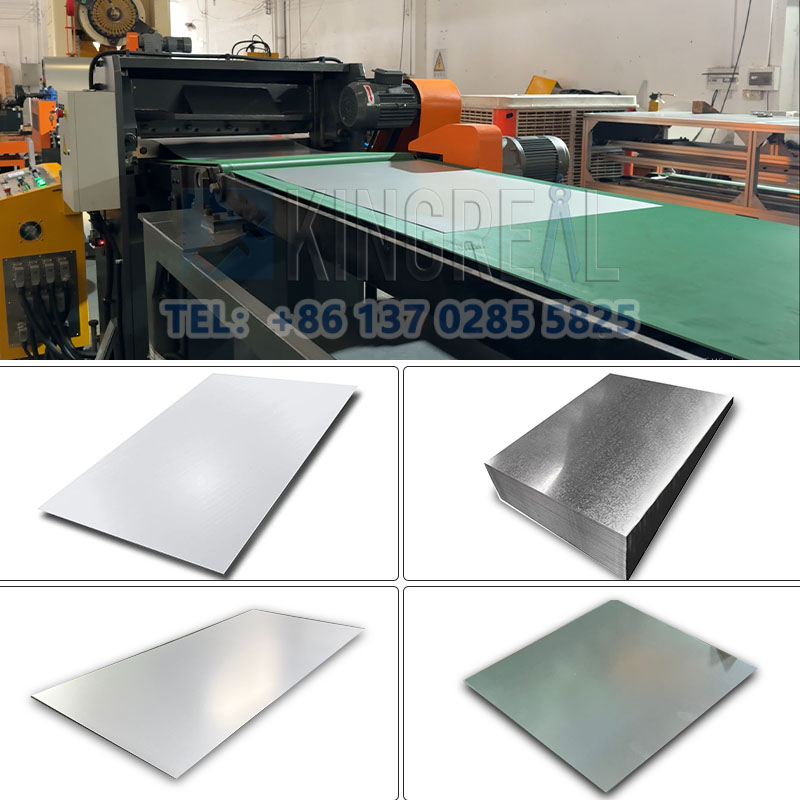

Η μέθοδος συλλογής προϊόντων για ααπλάκομμένο σε μήκος γραμμήεξαρτάται από τις συγκεκριμένες ανάγκες του πελάτη για αυτόν τον τύπο γραμμής. Οι μέθοδοι συλλογής μπορούν να κατηγοριοποιηθούν ευρέως ως χειροκίνητη συλλογή, απλή συλλογή ανύψωσης και αυτόματη παλετοποίηση. Για τον εσωτερικό εξοπλισμό με λεπτότερα υλικά, μικρότερα μήκη κοπής και μικρότερους όγκους παραγωγής, η χειροκίνητη συλλογή και η παλετοποίηση είναι κοινές επιλογές. Για απλές γραμμές κοπής σε μήκος, εάν το μήκος κοπής υπερβαίνει τα 600 mm και υπερβαίνει το εύρος της χειροκίνητης λαβής, μπορεί να θεωρηθεί ένα περονοφόρο ανυψωτικό για παραλαβή. Για την παραγωγή μεγάλου όγκου ή τους προμηθευτές υλικών που χρειάζονται επεξεργασία υλικών με μεγάλες διακυμάνσεις σε πλάτος και μήκος, η αυτόματη παλετοποίηση είναι η βέλτιστη επιλογή.

απλότηταy κομμένη σε μήκος γραμμήs, λόγω της ευελιξίας, του συμπαγούς αποτυπώματος και του υψηλού βαθμού αυτοματισμού τους, αποτελούν ιδανική επιλογή για πολλές μικρές και μεσαίες επιχειρήσεις και νεοεισερχόμενους στον κλάδο. Με την ορθολογική διαμόρφωση κάθε στοιχείου, οι απλές γραμμές κοπής σε μήκος μπορούν να καλύψουν τις ανάγκες επεξεργασίας διαφορετικών υλικών και να βελτιώσουν την αποδοτικότητα της παραγωγής. Επιπλέον, η βαθιά κατανόηση των αναγκών των πελατών θα βοηθήσει τους κατασκευαστές να παρέχουν πιο ακριβείς λύσεις κομμένης γραμμής, εξασφαλίζοντας μια θέση στην ανταγωνιστική αγορά.

Το KINGREAL STEEL SLITTER ελπίζει ότι αυτό το άρθρο θα σας βοηθήσει να κατανοήσετε τη βασική διαμόρφωση μιας απλής γραμμής κοπής σε μήκος. Εάν έχετε περαιτέρω ερωτήσεις ή απορίες, επικοινωνήστε με την KINGREAL STEEL SLITTER για περαιτέρω συζήτηση.
