Το ελαφρύ μετρητή που κόβεται στη γραμμή μήκουςείναι να ισοπεδώσει και να κόψει τα λεπτά μεταλλικά πηνία σε προκαθορισμένα μήκη. Αυτό το ελαφρύ μετρητή που κόβεται στη γραμμή μήκους χρησιμοποιείται ευρέως στη βιομηχανία επεξεργασίας μετάλλων, ιδιαίτερα για την κοπή ακριβείας του ανθρακούχου χάλυβα, από ανοξείδωτο χάλυβα και μη σιδηρούχα μέταλλα.

Αυτό το άρθρο θα παράσχει μια λεπτομερή ανάλυση της δομής του πυρήνα, της ροής της διαδικασίας, των βασικών τεχνικών παραμέτρων και των βασικών πλεονεκτημάτων της μηχανής του μετρητή φωτός στη μηχανή μήκους, παρέχοντας στους αναγνώστες μια βαθύτερη κατανόηση αυτού του εξαιρετικά αποτελεσματικού εξοπλισμού επεξεργασίας.

Τα εξαρτήματα του φωτός που κόβονται στη γραμμή μήκους

A ελαφρύ μετρητή που κόβεται σε μηχάνημα μήκουςΣυνήθως αποτελείται από πολλαπλά μέρη που συνεργάζονται για την επίτευξη αποτελεσματικής και ακριβούς επεξεργασίας. Τα παρακάτω είναι τα κύρια συστατικά ενός ελαφρού μετρητή που κόβεται στη γραμμή μήκους:

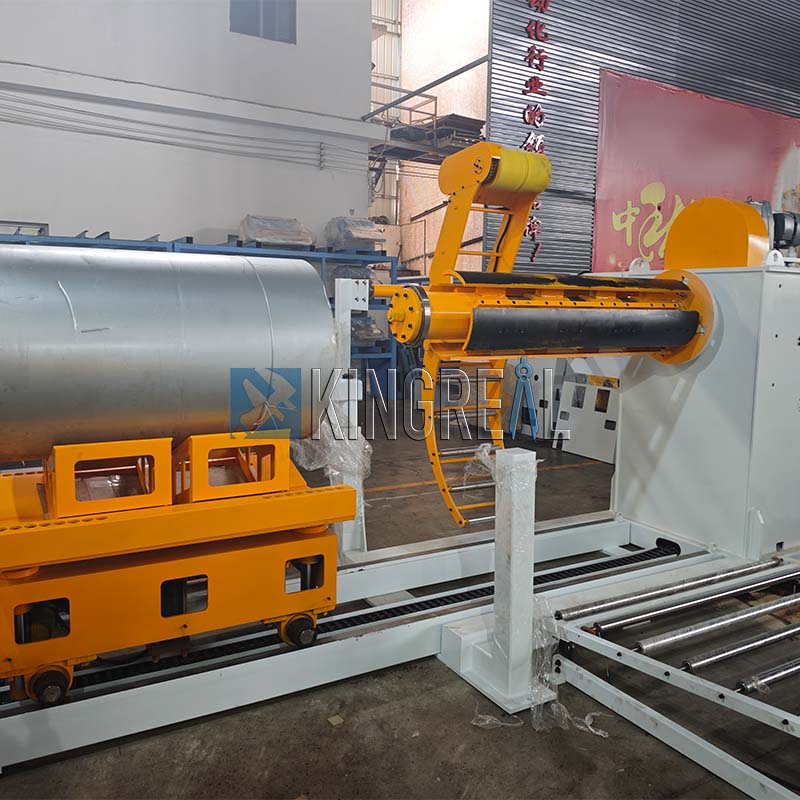

Φόρτωση καροτσιού για ελαφρύ μετρητή κοπής στη γραμμή μήκους: Μεταφέρει μεταλλικά πηνία από την περιοχή αποθήκευσης στο κάλυμμα.

Decoiler for Light Gauge Cut to Length Line: Χαλαρώνει τα μεταλλικά πηνία για επακόλουθη επεξεργασία.

Πινακίδα για τη γραμμή του μετρητή φωτός στη γραμμή μήκους: εξασφαλίζει ότι τα πηνία παραμένουν σταθερά κατά τη διάρκεια της επεξεργασίας.

Μονάδα ισοπέδωσης για τη μείωση του μετρητή φωτός στη γραμμή μήκους: Επίπεδα των πηνίων για την εξάλειψη οποιασδήποτε κάμψης και την εξασφάλιση ακρίβειας κατά τη διάρκεια της επακόλουθης επεξεργασίας. Διατίθενται μονάδες εξισορρόπησης έξι σταδίων, τεσσάρων σταδίων ή δύο σταδίων, ανάλογα με τις ανάγκες των πελατών.

Κινητή συσκευή γέφυρας, καθοδήγησης και διόρθωσης και μηχανισμός μεγέθους: Οδηγός και τοποθετήστε το φύλλο με περιτυλιγμένο, εξασφαλίζοντας ότι παραμένει στη σωστή θέση κατά τη διάρκεια της διαδικασίας διάτμησης.

Συσκευή πλαστικοποίησης για το φως μετρητή που κόβεται στη γραμμή μήκους: Προαιρετική, εφαρμόζει μια προστατευτική μεμβράνη στην επιφάνεια του φύλλου.

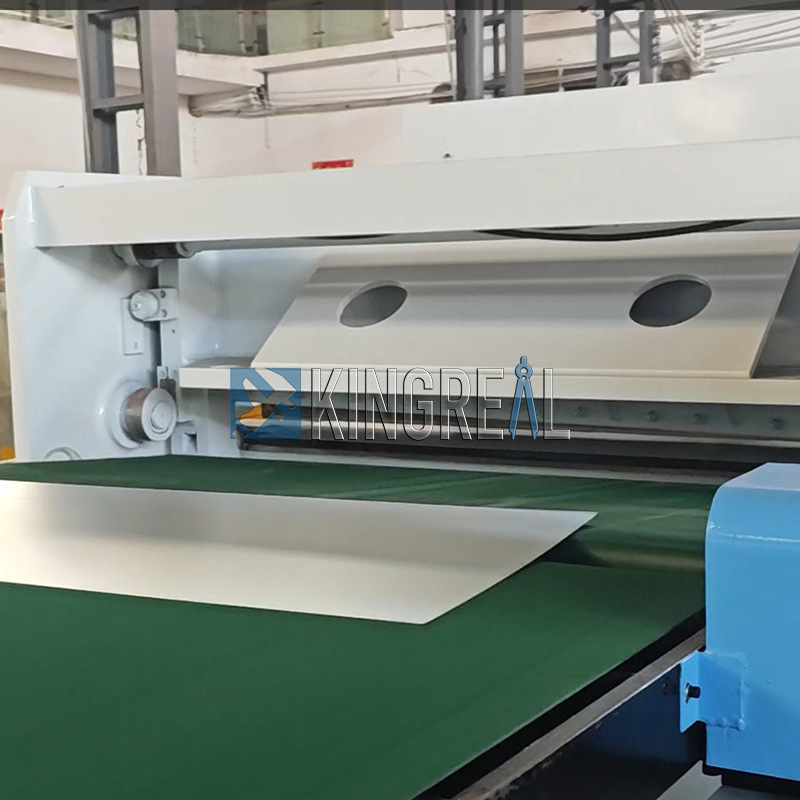

Μηχανή διάτμησης για το ελαφρύ μετρητή που κόβεται σε μηχάνημα μήκους: Τροποποιεί το ισοπεδωμένο φύλλο σε φύλλα προκαθορισμένου μήκους. Οι μηχανές διάτμησης μπορούν να είναι είτε μηχανικές είτε υδραυλικές, προσαρμοσμένες σε διαφορετικά υλικά και πάχη.

Πίνακας μεταφορέα για ελαφρύ μετρητή σε μηχάνημα μήκους: Μεταφέρει τα διατμημένα φύλλα στο επόμενο βήμα της διαδικασίας.

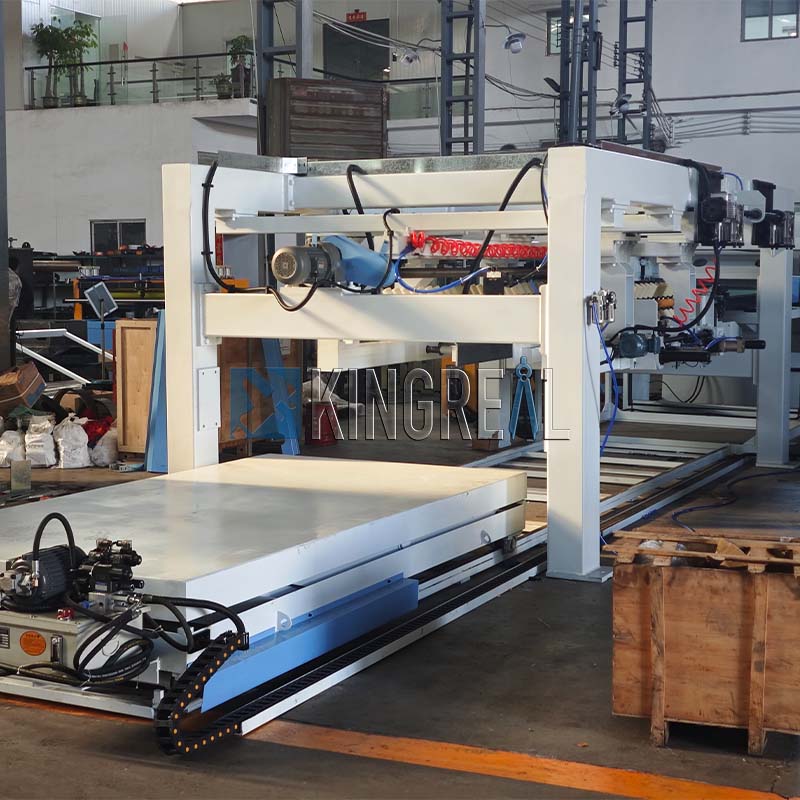

Ρύθμιση πνευματικής στοίβαξης, υδραυλική πλατφόρμα ανύψωσης και πίνακας κυλίνδρων μεταφοράς: Αυτές οι συσκευές αυτοματοποιούν τη στοίβαξη και τη μεταφορά, βελτιώνοντας την αποτελεσματικότητα.

Υδραυλικά και ηλεκτρικά συστήματα ελέγχου: ισχύς και έλεγχος ολόκληρης της γραμμής παραγωγής, εξασφαλίζοντας τη συντονισμένη λειτουργία όλων των εξαρτημάτων.

Όλα τα εξαρτήματα ελέγχονται με PLC, εξασφαλίζοντας υψηλό βαθμό αυτοματοποίησης και αξιοπιστίας.

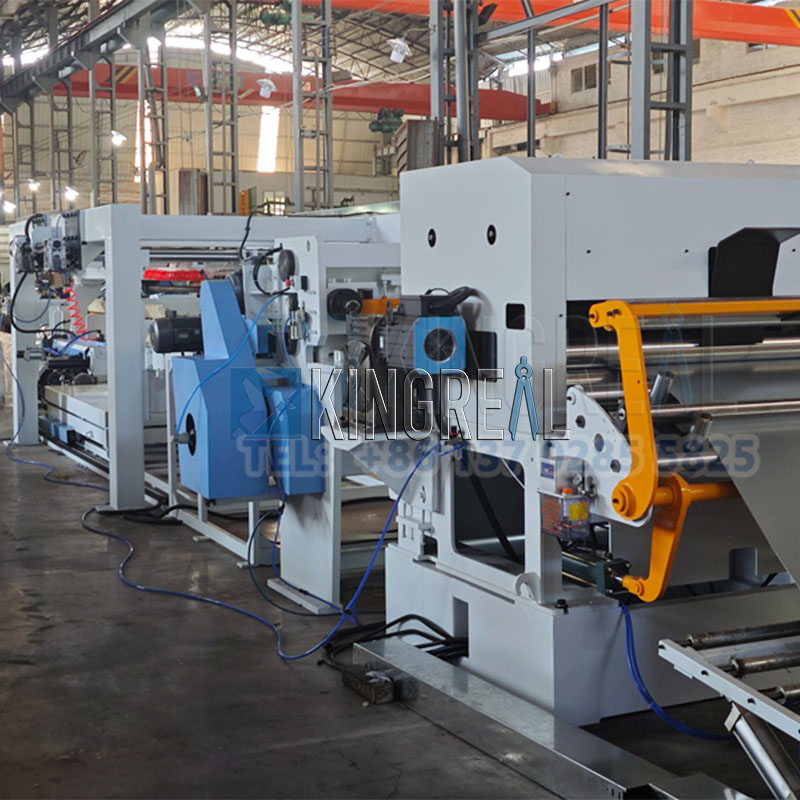

Ροή εργασίας του ελαφρού μετρητή που κόβεται σε μηχάνημα μήκους

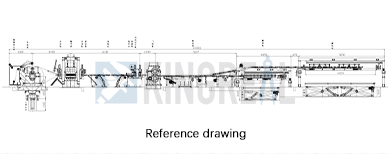

Lifter Coil ---- Depoiler ---- Snubber Roller + Pinch Roll + Pre-leveling Machine ---- Γέφυρα Loop ---

Τεχνικές παράμετροι του φωτός μετρητή που κόβεται στο μηχάνημα μήκους

Υλικό	CR, γαλβανισμένο, χάλυβα χάλυβα, ανοξείδωτο χάλυβα
Φάσμα πάχους	0,2-2mm / 0,3-3,2mm
Εύρος πλάτους	1250/1300/1500/1600/1800/2000mm
Βάρος πηνίου	10/15/20t
Πηνίο I.D.	508 χιλιοστά
Μήκος κοπής	500-4000mm; 500-6000 χιλιοστά
Ταχύτητα εργασίας	0 ~ 120m/min (μέση ταχύτητα 0 ~ 60m/min)

Πλεονεκτήματα του ελαφρού μετρητή που κόβεται σε μηχάνημα μήκους

Εξαιρετικά αυτόματο μετρητή φωτός που κόβεται στη γραμμή μήκους

Οελαφρύ μετρητή που κόβεται σε μηχάνημα μήκουςΧρησιμοποιεί ένα σύστημα PLC για πλήρως αυτοματοποιημένο έλεγχο. Αυτό το σύστημα όχι μόνο συντονίζει τη συντονισμένη λειτουργία διαφόρων εξαρτημάτων, αλλά παρέχει επίσης παρακολούθηση σε πραγματικό χρόνο όλων των διαδικασιών παραγωγής. Το PLC ρυθμίζει αυτόματα τις παραμέτρους του εξοπλισμού με βάση τις συνθήκες λειτουργίας, εξασφαλίζοντας τη βέλτιστη λειτουργία ολόκληρου του μετρητή φωτός που κόβεται στη γραμμή μήκους. Επιπλέον, το σύστημα υποστηρίζει μια λειτουργία επαναφοράς ταχείας παραμέτρου, προσαρμόζοντας ευέλικτα τις μεταβαλλόμενες απαιτήσεις επεξεργασίας και τις συνθήκες παραγωγής, βελτιώνοντας σημαντικά την προσαρμοστικότητα της μείωσης του μετρητή φωτός στη μηχανή μήκους.

Αυτόματο σύστημα μέτρησης για τη μείωση του μετρητή φωτός στη γραμμή μήκους

Εξοπλισμένο με μια συσκευή αυτόματης μέτρησης υψηλής ακρίβειας, το σύστημα εμφανίζει το μήκος κοπής και την ποσότητα παραγωγής σε πραγματικό χρόνο, εξασφαλίζοντας ότι κάθε προϊόν πληροί τα πρότυπα διεργασίας. Χρησιμοποιώντας ενσωματωμένους αισθητήρες και μονάδα επεξεργασίας δεδομένων, το σύστημα ολοκληρώνει τις επιθεωρήσεις διαστάσεων σε χιλιοστά του δευτερολέπτου και τροφοδοτεί αυτά τα δεδομένα πίσω στο σύστημα ελέγχου PLC.

Αυτή η λειτουργία ελέγχου κλειστού βρόχου επιτρέπει την κοπή του μεγέθους φωτός σε μηχάνημα μήκους για να ρυθμίσει δυναμικά τις παραμέτρους επεξεργασίας με βάση τα μετρημένα δεδομένα, εξασφαλίζοντας μια σταθερή ακρίβεια κοπής εντός ± 0,1mm και σημαντικά βελτιώνοντας τη συνοχή του προϊόντος.

Πολλαπλές προστασίες ασφαλείας για το φως του μετρητή στη γραμμή μήκους

Εξοπλισμένο με μηχανισμό διπλής προστασίας μιας συσκευής διακοπής έκτακτης ανάγκης και ενός έξυπνου συστήματος συναγερμού. Το κύκλωμα ασφαλείας χρησιμοποιεί το PLC για την παρακολούθηση της κατάστασης σε πραγματικό χρόνο.

Εάν ανιχνευθεί ένα μη φυσιολογικό σήμα, το σύστημα ενεργοποιεί μια προστατευτική λειτουργία μέσα σε 0,5 δευτερόλεπτα, αποτρέποντας αποτελεσματικάελαφρύ μετρητή που κόβεται σε μηχάνημα μήκουςζημιές και τραυματισμό.

Ένα ακουστικό και οπτικό σύστημα συναγερμού υποδεικνύει ταυτόχρονα τη θέση σφάλματος, βοηθώντας τους χειριστές να εντοπίσουν γρήγορα την πηγή του προβλήματος και να μειώσουν τον μέσο χρόνο απόκρισης σφάλματος κατά 40%.

Σερβοκινητήρα για το φως του μετρητή σε γραμμή μήκους

Ένα σύστημα τροφοδοσίας με σερβοκίνου με τεχνολογία ανίχνευσης κλειστού βρόχου επιτυγχάνει ακρίβεια τοποθέτησης ± 0,05mm. Ο σερβοκινητήρας χρησιμοποιεί έναν κωδικοποιητή για να παρέχει ανατροφοδότηση σε πραγματικό χρόνο σχετικά με τη θέση τροφοδοσίας, συγκρίνοντας δυναμικά και αντισταθμίζοντας την προκαθορισμένη τιμή.

Σε σύγκριση με τις παραδοσιακές μεθόδους υδραυλικής τροφοδοσίας, η ταχύτητα απόκρισης του συστήματος σερβο είναι 60% ταχύτερη και υποστηρίζει την προσαρμοστική ρύθμιση για ξαφνικές αλλαγές στο πάχος του υλικού, καθιστώντας το ιδανικό για την ευέλικτη παραγωγή παραγωγής μικρής έκδοσης υψηλής μεταχείρισης.

Συγκόλληση θερμικής επεξεργασίας για το ελαφρύ μετρητή που κόβεται σε μηχάνημα μήκους

Όλες οι συγκολλήσεις δομής από χάλυβα υφίστανται θεραπεία ανακούφισης στρες σε ένα μεγάλο κλίβανο σκλήρυνσης. Αυτή η διαδικασία μειώνει αποτελεσματικά το υπολειπόμενο στρες συγκόλλησης και επεκτείνει τη διάρκεια ζωής του εξοπλισμού κατά περισσότερο από 30%. Οι μη επεξεργασμένες συγκολλήσεις είναι επιρρεπείς σε ρωγμές κόπωσης κάτω από εναλλασσόμενα φορτία. Η μέτρηση σε σταθερή θερμοκρασία 580 ° C ± 10 ° C επαναπροσδιορίζει το μεταλλικό πλέγμα, διατηρώντας την ιδανική σκληρότητα εντός της περιοχής HRC22-26, εξασφαλίζοντας μακροχρόνια επιχειρησιακή σταθερότητα.

Διάτις υψηλής απόδοσης για το φως του μετρητή στη γραμμή μήκους

Ένα κατοχυρωμένο με δίπλωμα ευρεσιτεχνίας υδραυλικό σύστημα σε συνδυασμό με ένα βελτιστοποιημένο σχεδιασμό αιχμής επιτυγχάνει ένα ρυθμό διατμήσεως υψηλής ταχύτητας 25 περικοπών ανά λεπτό. Οι ειδικές λεπίδες κράματος έχουν μια διάρκεια ζωής τρεις φορές εκείνη των συνηθισμένων υλικών και μια περικοπή επιπεδίσματος 0,02mm/m ή λιγότερο. Οι πρακτικές εφαρμογές έχουν δείξει ότι αυτή η τεχνολογία αυξάνει την απόδοση μιας μετατόπισης κατά 45%, μειώνοντας την κατανάλωση ενέργειας κατά 15%. Ένα προαιρετικό σύστημα αυτόματης λίπανσης μειώνει περαιτέρω τη φθορά του εργαλείου.
