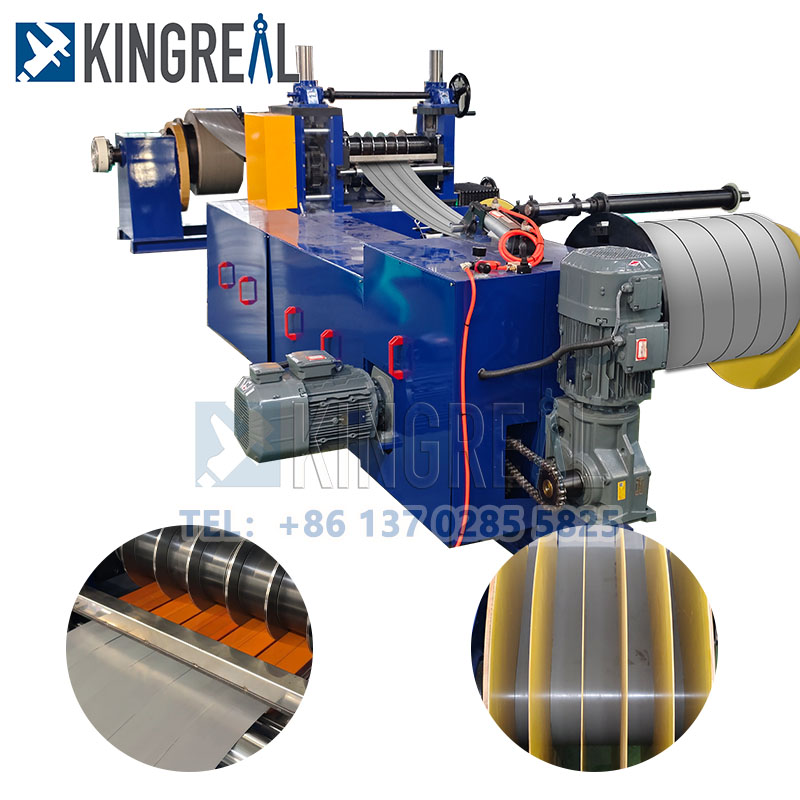

Το Kingreal Steel Slitter προσφέρει ένααπλό μηχάνημα σχισμής πηνίουγια πελάτες με χαμηλότερο προϋπολογισμό. Αυτή η απλή γραμμή σχισμής πηνίου χρησιμοποιείται κυρίως για να σχίσει τα ευρύτατα πηνία σε στενές λωρίδες προσαρμοσμένες στις ανάγκες του πελάτη και στη συνέχεια να τους επαναλάβουν στη γραμμή παραγωγής.

Αυτό το απλό μηχάνημα σχισμής πηνίου έχει σχεδιαστεί για να ανταποκρίνεται στις ανάγκες των πελατών με απαιτήσεις χαμηλότερης ακρίβειας και πηνίου. Το Kingreal Steel Slitter προσφέρει επίσης μια απλοποιημένη έκδοση της απλής γραμμής σχισμής πηνίου. Αυτό το απλό μηχάνημα σχισμής πηνίου ελαχιστοποιεί τις απαιτήσεις του εξοπλισμού ενώ παράλληλα ικανοποιεί τις ανάγκες μιας απλής γραμμής σχισμής πηνίου.

Τόσο το απλό μηχάνημα σχισμής πηνίου όσο και η τυποποιημένη μηχάνημα μεταλλικής σχισμής μπορούν να επεξεργαστούν μια ποικιλία μεταλλικών υλικών, συμπεριλαμβανομένου του χαλύβδινου άνθρακα με ψυχρό και του καυτού λυμάτων, του χάλυβα πυριτίου, του κασσίτερου, του ανοξείδωτου χάλυβα και των επικαλυμμένων υλικών κ.λπ., παρέχοντας ακριβή σχισμή και αυτόματη λειτουργία.

Ροή εργασίας απλής μηχανής σχισμής πηνίου

Φόρτωση πηνίου → Απορρίμηση → Τραβήξτε → Διατμοποίηση → LOOPING → Οδηγία → Slitting → Επαναφορά θραυσμάτων → Looping → Τάση → Ανακόλληση → Πηνία εκφόρτωσης

Παράμετροι απλής γραμμής σχισμής πηνίου

Μοντέλο	Πάχος υλικού (mm)	Πλάτος υλικού (mm)	Αριθμός λωρίδων	Ταχύτητα	Βάρος πηνίου	Παρατήρηση
Μοντέλο 1	0,1-1	80-350	8-30	50-100	3	Οι τεχνικές παραμέτρους και η διαμόρφωση του εξοπλισμού μπορούν να προσδιοριστούν ανάλογα με τις ανάγκες των πελατών
Μοντέλο 2	0,2-2	80-350	6-30	50-150	3
Μοντέλο 3	0,2-2	80-450	6-30	50-150	5
Μοντέλο 4	0,2-2	80-650	6-30	50-150	7
Μοντέλο 5	0,2-2	80-800	6-30	50-150	7
Μοντέλο 6	0,1-1	500-1300	12-30	50-200	7/15
Μοντέλο 7	0,3-2	500-1600	12-30	50-200	7/15
Μοντέλο 8	0,3-3	500-1600	8-30	50-180	15
Μοντέλο 9	0,3-3	900-1800	8-30	50-180	20
Μοντέλο 10	1-4	900-1600	6-30	50-120	20
Μοντέλο 11	1-6	900-1600	6-30	30-80	30
Μοντέλο 12	2-12	900-1600	5-30	20-50	30

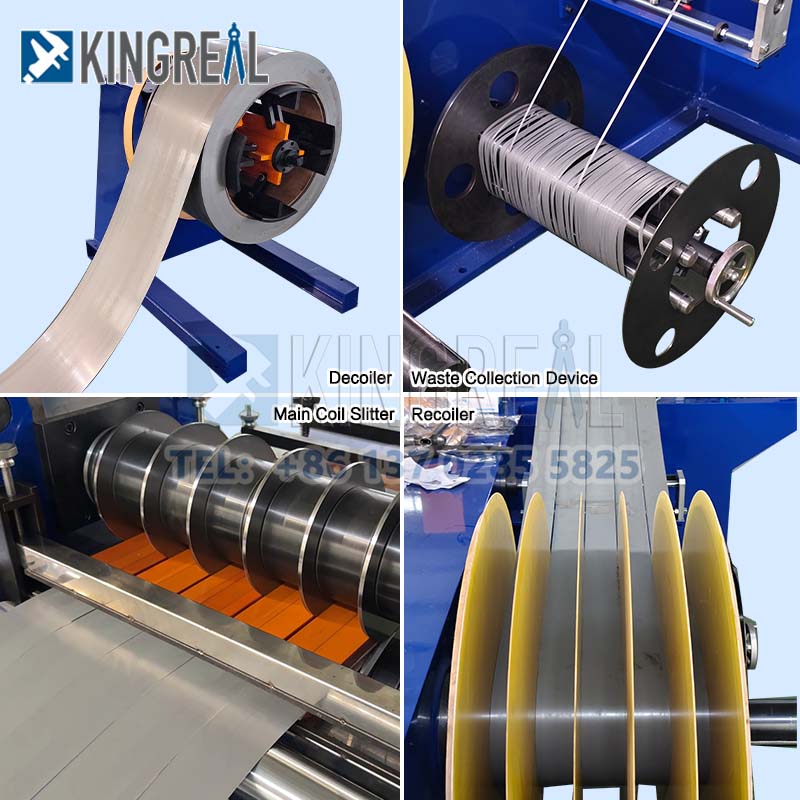

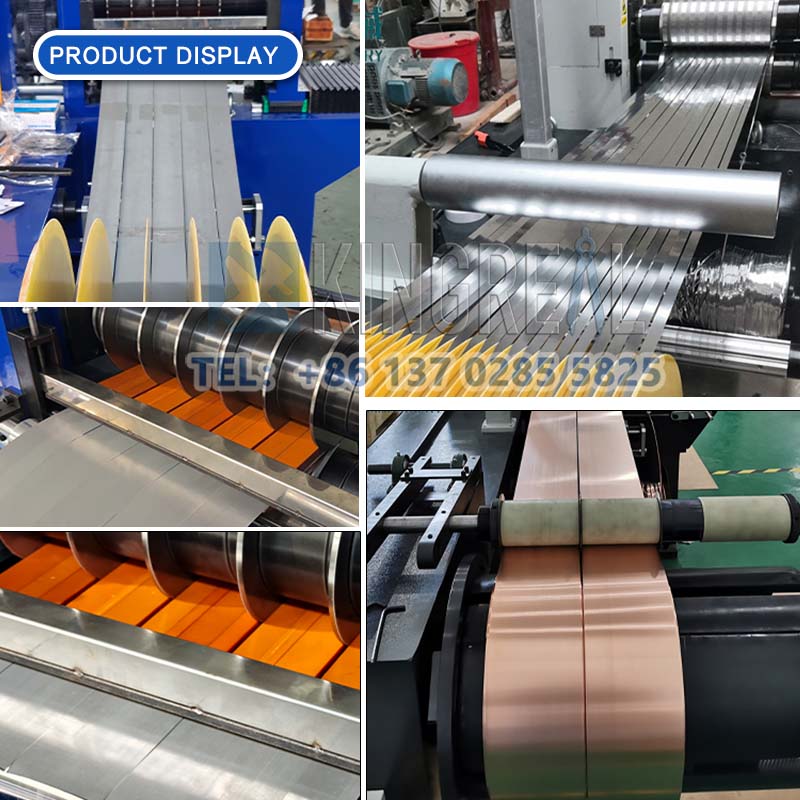

Κύρια συστατικά της απλής γραμμής σχισμής πηνίου

ένα. Υδραυλικό καροτσάκι φόρτωσης πηνίου για απλή μηχανή σχισμής πηνίου

1 Κύρια εξαρτήματα: δομή συγκολλημένου χάλυβα, κινούμενες τροχούς, τέσσερις στήλες οδηγού, άξονα κίνησης, κλπ.

2. Μέγιστο φορτίο: 10 τόνοι, 1,1 kW κυκλικός κινητήρας pinwheel, ταχύτητα ταξιδιού 6 m/min.

3. Υδραυλική μονάδα: Μπορεί να σηκώσει πηνία κάτω από 10 τόνους πάνω και κάτω, με μέγιστο εγκεφαλικό επεισόδιο 500 mm. Υδραυλικός κύλινδρος: FA-Φφ125 mm (ένα σετ).

σι. Υδραυλικό κάλυμμα για απλή γραμμή σχισμής πηνίου

1) Κύρια εξαρτήματα: δομή συγκολλημένου χάλυβα, τέσσερις αψιδωτές λεπίδες, συρόμενη βάση σχήματος σφήνας, άξονα, πλάκες πλευρικής, ρουλεμάν, καθίσματα ρουλεμάν, φρένο δίσκου πνευματικού δίσκου κ.λπ.

2) Εύρος επέκτασης και ανάκλησης: Φ460 mm έως Φ520 mm × 850 mm.

3) Μέγιστο φορτίο: 10 τόνοι.

4) υδραυλική μονάδα: Η επέκταση και η απόσυρση εκτελούνται από υδραυλικούς κυλίνδρους Push-Pull. Υδραυλικοί κύλινδροι: FA-φ200 mm (1 σύνολο)

5) Ισχύς κινητήρα: 4.0 kW Cycloidal Pinwheel Motor + Retverter, Feed-Driven Feed

6) Πιέστε Roller: 1,1 kW κυκλοειδικός κινητήρας pinwheel

ντο. Υδραυλικός βραχίονας υποστήριξης για απλή μηχανή σχισμής πηνίου

Σκοπός: Υποστηρίζει τον κύριο βραχίονα διεκπεραίωσης και αυξάνει την περιστροφική αδράνεια του κυλίνδρου.

Δομή ενός βραχίονα, υδραυλικοί κυλινδροκεφαλές και μειώσεις.

Κατά τη διάρκεια της εκκαθάρισης, ο βραχίονας στήριξης αυξάνεται για να υποστηρίξει τον βραχίονα διεκπεραίωσης. Κατά τη διάρκεια της φόρτωσης, ο βραχίονας στήριξης κατεβαίνει.

ρε. Peeler, κύλινδρος τύπου, υδραυλική διάτμηση για απλή γραμμή σχισμής πηνίου

Κύρια δομή: συγκολλημένη πλάκα χάλυβα

Κύλλος πιέσεως: Φ250 × 1050mm, upless σωλήνας, επίστρωση καουτσούκ πολυουρεθάνης, συμβατικός κινητήρας 18.5kW με μεταβλητή μονάδα συχνότητας

Υδραυλική διάτμηση: πλαίσιο συγκολλημένου χάλυβα, βάση χυτοσιδών

Cutter: Blade τεσσάρων όψεων, υλικό: CR12MOV, σκληρότητα: 60 ± 1

Υδραυλική μονάδα: υδραυλικός κύλινδρος: FA-φ100mm, 2 σύνολα

μι. Looping Pit and Bridge για απλή μηχανή κοπής πηνίου

Κύρια δομή: συγκολλημένη πλάκα χάλυβα

Υδραυλική μονάδα: CA-φ80mm, 1 σύνολο υδραυλικών κυλινδρικών ελέγχου γέφυρας και μείωσης

φά. Χειροκίνητες πλευρικές οδηγίες για απλή γραμμή σχισμής πηνίου

1. Κύρια εξαρτήματα: πλάκα χάλυβα, συγκρότημα κυλίνδρων πιέσεων, τροχός από καουτσούκ πολυουρεθάνης, βιδωτό χειροποίητο, ηλεκτρική ρύθμιση κ.λπ.

2. Πλευρικοί οδηγοί: Υλικό: CR12MOV, Υψηλής θερμοκρασίας Σβήσιμο και μετριασμένο, HRC 580-620, 2 κυλίνδρους σε κάθε πλευρά

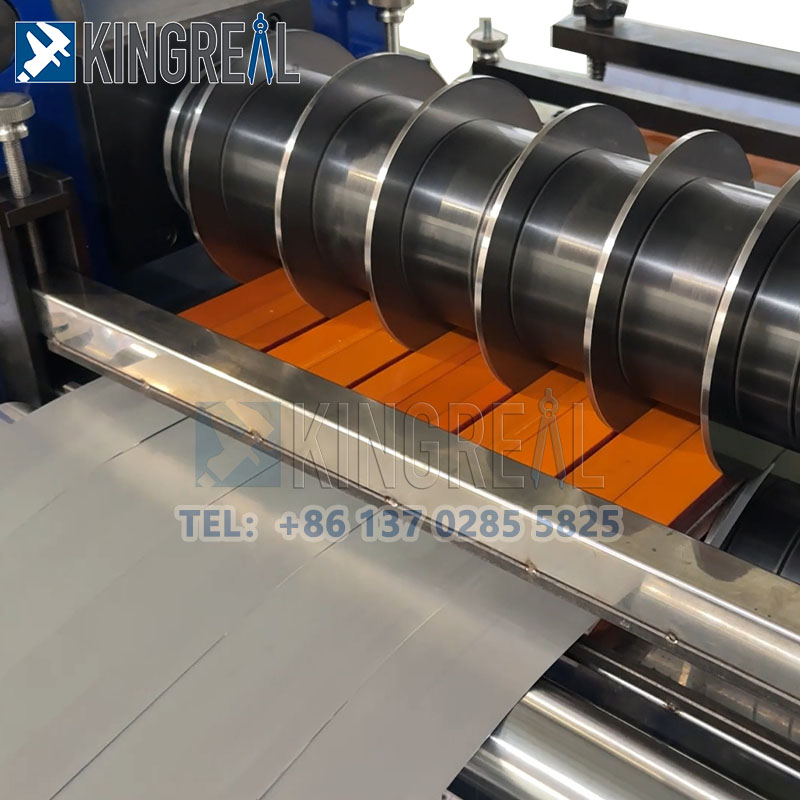

σολ. Μηχανή κοπής για απλή γραμμή σχισμής πηνίου

1. Κύρια εξαρτήματα: δομή πλάκας χάλυβα, βάση χυτοσιδήρου, σύγχρονο κιβώτιο ταχυτήτων, μηχανισμός ανύψωσης, σύζευξη συμπλέκτη, καθολική άρθρωση κ.λπ.

2. Άξονας κοπής: 40CR, φ140 x 1050mm, Τ-σχίσιμο 28mm, σβήσιμο μέσης συχνότητας και σκλήρυνση, γείωση, σκληρό χρωμίου, βάθος σχισμής 16mm.

3. Εξωτερική διάμετρος κοπής: φ280mm (παρέχεται αγοραστής)

4. Μέθοδος στερέωσης: Κλείδωμα κοπής με καρύδια

5. Ένα σύνολο βραχίονα ρύθμισης για τη διόρθωση των λωρίδων ξύλου

6. Πλευρικά πάνελ μετακινούνται ηλεκτρικά, ανύψωση άξονα κοπής και χαμηλότερη ηλεκτρική σύγχρονη

7. Κινητήρας σχισμής: 45kW Motor + Motor + Inverter

h. Ξεχωριστό καλαμάρι για απλή μηχανή σχισμής πηνίου

Κύρια εξαρτήματα: δομή συγκολλημένου χάλυβα, οδηγοί κύλινδροι

Διπλασιάτικη εκτόξευση, τηλεσκοπικός μηχανισμός, αυτόματη εκκένωση, κινητήρας AC + Drive Inverter Drive

εγώ. Looping Pit and Bridge για απλή γραμμή σχισμής πηνίου

Κύριο πλαίσιο: δομή συγκολλημένου χάλυβα

Υδραυλική μονάδα δίσκου: υδραυλικός κύλινδρος ελέγχου γέφυρας και χαμηλότερη: CA-φ80mm (1 σύνολο)

j. Σταθμός τάνυσης πλάκας για απλή μηχανή σχισμής πηνίου

Κύρια δομή: πλάκα χάλυβα, διαχωρισμός κυλίνδρου, καουτσούκ PU

PadeNing Pad: επικαλυμμένο με μαλλί

Roller: φ500mm, επικαλυμμένο με καουτσούκ

Υδραυλική κίνηση: Ελέγχει την ανύψωση και τη μείωση της πλάκας. Υδραυλικός κύλινδρος: FA-φ100mm (2 σύνολα)

k. Υδραυλικός καλοβάτης, υδραυλικός εκτοξευτής για απλή γραμμή σχισμής πηνίου

Κύρια συστατικά: δομή συγκολλημένου χάλυβα, τέσσερις χάλυβα πλάκες, βάση συρόμενου σχήματος σφήνας, άξονα, πλάκες πλευρικών πλακών, ρουλεμάν, μπλοκ ρουλεμάν, υδραυλικός κύλινδρος ώθησης, μείωση του κιβωτίου ταχυτήτων, υδραυλικός εκτοξευτής, πνευματικό φρένο κ.λπ.

Εύρος διαμέτρου ξετυλίγματος: Φ480mm έως Φ508mm × 850mm

Υδραυλικός κύλινδρος Push-Pull: FA-φ150mm

Μέγιστη χωρητικότητα φόρτωσης: 10 τόνοι

75kW Motor + μετατροπέας

Ø80mm βραχίονα πατήστε, υδραυλικά ανυψωτή

μεγάλο. Υδραυλικός βραχίονας υποστήριξης για απλή μηχανή σχισμής πηνίου

Σκοπός: Υποστηρίζει τον κύριο βραχίονα του καλοτόμου και αυξάνει την περιστροφική αδράνεια του καλοουλιού.

Δομή ενός βραχίονα, υδραυλικά ανυψωτή

Κατά τη διάρκεια της συγκόλλησης, ο βραχίονας στήριξης ανυψώνεται προς τα πάνω για να στηρίξει τον βραχίονα του καλοτήτου. Κατά τη διάρκεια της εκφόρτωσης, ο βραχίονας στήριξης ανυψώνεται προς τα κάτω.

m. Υδραυλικό καλάθι εκφόρτωσης για απλή γραμμή σχισμής πηνίου

1) Κύρια εξαρτήματα: δομή χάλυβα συγκολλημένου, τροχούς ταξιδιού, τέσσερις στήλες οδηγού, άξονα κίνησης κ.λπ.

2) Μέγιστη χωρητικότητα φόρτωσης: 10 τόνοι, 1,1kW κυκλικός κινητήρας pinwheel, ταχύτητα ταξιδιού: 6 m/min.

3) Υδραυλική κίνηση: ικανή να ανυψώνει πηνία έως και 10 τόνους, με μέγιστο εγκεφαλικό επεισόδιο 500 mm. Υδραυλικός κύλινδρος: FA-Φ125mm, ένα σετ.

N.hydraulic System για απλό μηχάνημα σχισμής πηνίου

Κύρια εξαρτήματα: 300 kg δεξαμενή λαδιού συγκολλημένου χάλυβα, διάφορες υδραυλικές βαλβίδες και πίνακες κυκλώματος λαδιού.

Υδραυλική μονάδα κίνησης: E-Class 11 kW κινητήρα, μετατόπιση 30 ml, κανονική πίεση: 70 kg/cm2, μέγιστη πίεση: 140 kg/cm2.

o. Σύστημα ηλεκτρικού ελέγχου για απλή γραμμή σχισμής πηνίου

1) Μια κύρια κονσόλα ελέγχου και δύο βοηθητικά γραφεία ελέγχου διευκολύνουν τη φόρτωση και την εκφόρτωση.

2) Τροφοδοσία: τριφασική 380V ± 10%, 50Hz ± 1Hz

3) Κύρια εξαρτήματα και εφαρμογές: Ολόκληρη η γραμμή αποτελείται από μια κύρια κονσόλα ελέγχου, μια βοηθητική κονσόλα ελέγχου για το κάλυμμα, μια βοηθητική κονσόλα ελέγχου για την ανάκρουση και ένα ηλεκτρικό περίβλημα ελέγχου. Ολόκληρη η απλή γραμμή σχισμής πηνίου χρησιμοποιεί κεντρικό έλεγχο. Η κύρια κονσόλα ελέγχου διαθέτει ψηφιακή οθόνη, ρύθμιση υψηλής και χαμηλής ταχύτητας, χειροκίνητη διατροφή, συνεχή σχισμή και λειτουργίες συναγερμού σφαλμάτων. Όλα τα εξαρτήματα εισάγονται ή από γνωστές εγχώριες μάρκες. Ένα σύστημα ελέγχου οθόνης αφής διευκολύνει τη ρύθμιση και τη ρύθμιση της ταχύτητας και άλλων παραμέτρων. Μπορεί εύκολα να αλλάξει μεταξύ χειροκίνητων, αυτόνομων και αυτόματων τρόπων λειτουργίας και μπορεί να παρακολουθεί την κατάσταση λειτουργίας κάθε στοιχείου ανά πάσα στιγμή για να εξασφαλίσει ασφαλή και αποτελεσματική λειτουργία του συνόλουΑπλή γραμμή σχισμής πηνίου.
