Η κυκλική γραμμή κοπής σε μήκος λύνει ουσιαστικά το πρόβλημα της αναντιστοιχίας μεταξύ των ταχυτήτων τροφοδοσίας και διάτμησης. Η KINGREAL STEEL SLITTER είναι ένας έμπειρος κατασκευαστής και προμηθευτής γραμμών κομμένου σε μήκος. Καλώς ήρθατε να επισκεφτείτε το εργοστάσιό μας στην Κίνα για να δείτε μηχανές, είτε ηλεκτρονικά είτε αυτοπροσώπως!

Βίντεο σχετικά με τη Looping Cut-to-Length Line

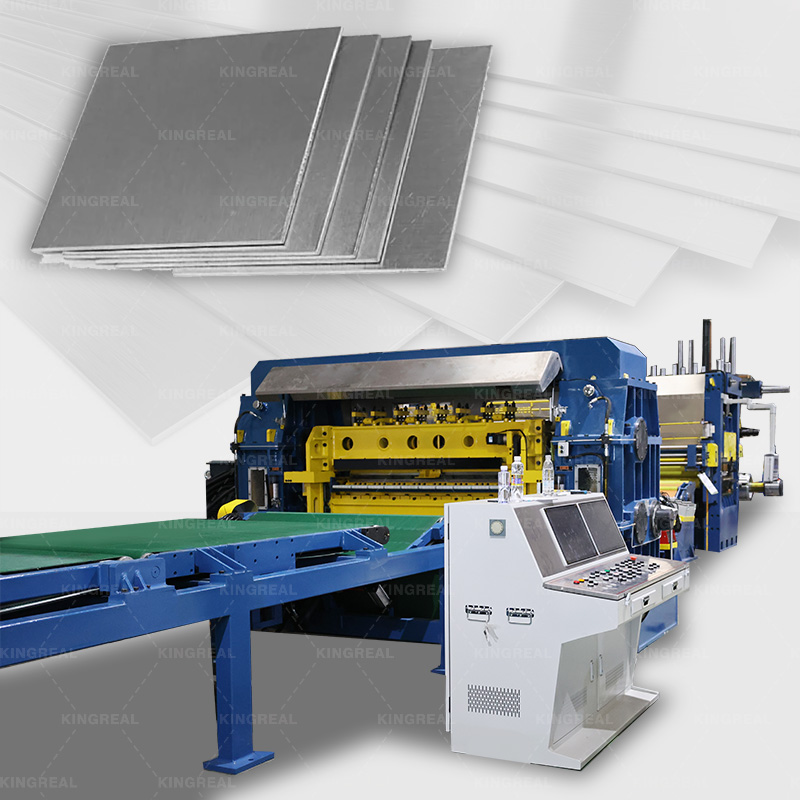

Εισαγωγή στο Looping Cut-to-Length Line

Η γραμμή κοπής με βρόχο έχει σχεδιαστεί για αυτοματοποιημένη επεξεργασία μεταλλικών πηνίων μεγάλου μεγέθους, ενσωματώνοντας βασικές διεργασίες όπως ξετύλιγμα, ισοπέδωση και διάτμηση για την επίτευξη μιας στάσης παραγωγής από πηνία πρώτης ύλης έως προσαρμοσμένα μεταλλικά φύλλα. Η γραμμή διάτμησης με μια γέφυρα βρόχου λύνει ουσιαστικά το πρόβλημα διαφοράς ταχύτητας μεταξύ τροφοδοσίας και διάτμησης. Μέσω της ακριβούς προσωρινής αποθήκευσης ταχύτητας και του ελέγχου συγχρονισμού, η λειτουργία στερέωσης μήκους της μηχανής περικοπής σε βρόχο είναι πιο σταθερή και η διαδικασία διάτμησης είναι πιο ομαλή, εξαλείφοντας πλήρως τα σημεία πόνου των παραδοσιακών γραμμών κοπής σε μήκος που προκαλούνται από αναντιστοιχία ταχύτητας, όπως διακοπές παραγωγής και ανεπαρκής ακρίβεια. Ως εκ τούτου, το μηχάνημα περικοπής με βρόχο βελτιώνει σημαντικά τη συνολική απόδοση παραγωγής της γραμμής περικοπής με βρόχο και μειώνει αποτελεσματικά τις απώλειες χρόνου διακοπής κατά τη διάρκεια της παραγωγής.

Παράμετροι Looping Cut-to-Length Line

Πρώτες ύλες: Γαλβανισμένο φύλλο. Φύλλο ψυχρής έλασης. ανθρακούχο χάλυβα

Πάχος φύλλου: 0,3-4,0mm

Πλάτος φύλλου: 500-2000mm

Ταχύτητα: 0~60m/min

Σχεδιαστικά ζητήματα για τη γραμμή κοπής σε βρόχο

Το μηχάνημα κοπής με βρόχο επιτυγχάνει συγχρονισμό ταχύτητας και προσωρινή αποθήκευση μεταξύ των σταδίων τροφοδοσίας και διάτμησης μέσω ενός επιστημονικού δομικού σχεδιασμού, παρέχοντας σταθερή εγγύηση για την αποτελεσματική λειτουργία της γραμμής κοπής σε βρόχο, εστιάζοντας πάντα στη διασφάλιση της ακρίβειας διάτμησης και στην επίτευξη συνεχούς παραγωγής. Όσον αφορά τη σχεδίαση του τραπεζιού, η μηχανή κοπής σε βρόχο υιοθετεί μια μέθοδο κατακόρυφης ανύψωσης, σε συνδυασμό με μια δομή ελαστικού τροχού επιφάνειας μετάβασης, η οποία όχι μόνο επιτυγχάνει ομαλή μεταφορά και αποθήκευση υλικού, αλλά επίσης αποφεύγει αποτελεσματικά την άμεση τριβή μεταξύ της επιφάνειας της λωρίδας και της επιφάνειας του τραπεζιού, εξαλείφοντας προβλήματα όπως γρατσουνιές και γδαρσίματα στην επιφάνεια του φύλλου. απαιτήσεις επεξεργασίας υψηλής ακρίβειας.

Για να επιτευχθεί ακριβής συγχρονισμός μεταξύ τροφοδοσίας και διάτμησης, η γραμμή κοπής σε μήκος βρόχου είναι εξοπλισμένη με τρία ζεύγη φωτοηλεκτρικών αισθητήρων υψηλής ακρίβειας για την παρακολούθηση της θέσης της χαλύβδινης λωρίδας στο κοίλωμα βρόχου σε πραγματικό χρόνο. Με την αυτόματη ρύθμιση του ύψους ανύψωσης της γέφυρας βρόχου, διατηρείται αρκετό υλικό στο λάκκο. Όταν η ταχύτητα διάτμησης της μηχανής κοπής σε μήκος βρόχου αυξάνεται, η γέφυρα βρόχου μπορεί να απελευθερώσει γρήγορα το αποθηκευμένο υλικό, αποτρέποντας τη διακοπή της γραμμής κοπής σε μήκος βρόχου λόγω ανεπαρκούς παροχής υλικού. Όταν η ταχύτητα τροφοδοσίας είναι πολύ γρήγορη, η γέφυρα βρόχου μπορεί να αποθηκεύσει αμέσως περίσσεια υλικού για να αποτρέψει τη συσσώρευση και την απόκλιση υλικού, διασφαλίζοντας ότι κάθε διαδικασία της μηχανής κοπής σε βρόχο μπορεί να συνδεθεί απρόσκοπτα. Εν ολίγοις, ο σχεδιασμός της γραμμής περικοπής με βρόχο επιλύει τις συγκρούσεις ταχύτητας μεταξύ των διαφορετικών σταδίων της γραμμής περικοπής με βρόχο μέσω ακριβούς προσωρινής αποθήκευσης ταχύτητας και ελέγχου θέσης, καθιστώντας τη ρύθμιση μήκους της γραμμής περικοπής σε βρόχο πιο ακριβή και τη διάτμηση πιο σταθερή, βελτιώνοντας ουσιαστικά τη συνολική απόδοση λειτουργίας και την ποιότητα του προϊόντος.

●Βασικό σημείο του Looping Cut-to-Length Line Design 1) Βάθος βρόχου Όσο μεγαλύτερο είναι το βάθος της θηλιάς, τόσο περισσότερο υλικό μπορεί να αποθηκευτεί στο λάκκο και τόσο μεγαλύτερη είναι η ταχύτητα διάτμησης της μηχανής κοπής σε μήκος βρόχου που μπορεί να προσαρμοστεί. Στην πραγματική παραγωγή, η γραμμή κοπής με βρόχο μπορεί να προσαρμόσει ευέλικτα το βάθος βρόχου για μεταλλικές λωρίδες διαφορετικών προδιαγραφών. Αυτό εξασφαλίζει συνεχή τροφοδοσία υλικού κατά τη διάρκεια της κοπής υψηλής ταχύτητας, αποτρέποντας τη διακοπή λειτουργίας λόγω ανεπαρκούς αποθήκευσης. Καλύπτει επίσης τις ανάγκες αποθήκευσης υλικού κατά τη διάτμηση χαμηλής ταχύτητας, επιτρέποντας την ευέλικτη παραγωγή και την προσαρμογή σε διαφορετικά μεγέθη παρτίδων και προδιαγραφές. 2) Σχεδιασμός κατά των γρατσουνιών Η γέφυρα βρόχου είναι επενδεδυμένη με επένδυση υψηλής αντοχής στη φθορά από πολυμερές. Αυτή η επένδυση είναι μαλακή αλλά ανθεκτική στη φθορά, μειώνοντας αποτελεσματικά την τριβή μεταξύ της λωρίδας και της επιφάνειας του τραπεζιού. Ταυτόχρονα, το τμήμα μετάβασης χρησιμοποιεί ένα σχέδιο κυλίνδρου οδηγού με επίστρωση καουτσούκ. Η επιφάνεια του κυλίνδρου οδήγησης είναι επικαλυμμένη με υλικό πολυουρεθάνης υψηλής ποιότητας, εξασφαλίζοντας ομαλή μεταφορά υλικού και αποτρέποντας τη σκληρή επαφή μεταξύ του κυλίνδρου οδήγησης και της επιφάνειας της ταινίας. Αυτό εξαλείφει θεμελιωδώς τις επιφανειακές γρατσουνιές, διασφαλίζοντας ότι κάθε φύλλο που επεξεργάζεται το μηχάνημα κοπής σε βρόχο διατηρεί εξαιρετική ποιότητα επιφάνειας. 3) Ανίχνευση θέσης Η γραμμή κοπής σε βρόχο είναι εξοπλισμένη με αισθητήρες υψηλής ακρίβειας (που λειτουργούν σε συνδυασμό με τρία ζεύγη φωτοηλεκτρικών αισθητήρων) για την παρακολούθηση των αλλαγών στο ύψος του βρόχου σε πραγματικό χρόνο. Τα δεδομένα ανίχνευσης μεταδίδονται συγχρονισμένα στο κεντρικό σύστημα ελέγχου της μηχανής περικοπής σε μήκος βρόχου, επιτυγχάνοντας αυτόματη αντιστοίχιση ταχύτητας μεταξύ του εξοπλισμού ανάντη και κατάντη, σχηματίζοντας έναν έλεγχο κλειστού βρόχου. Όταν αλλάζει η ταχύτητα διάτμησης της γραμμής κοπής μέχρι το μήκος του βρόχου, οι αισθητήρες μπορούν να ανιχνεύσουν γρήγορα διακυμάνσεις στο ύψος του βρόχου και το σύστημα προσαρμόζει αυτόματα την ταχύτητα τροφοδοσίας για να διασφαλίσει ότι οι ταχύτητες τροφοδοσίας και διάτμησης παραμένουν συγχρονισμένες, αποφεύγοντας προβλήματα όπως συσσώρευση υλικού, τέντωμα ή ανεπαρκή παροχή, κάνοντας το μηχάνημα κοπής με βρόχο πιο ομαλό.

Πλεονεκτήματα του Looping Cut-to-Length Machine

1) Λειτουργία υψηλής ταχύτητας

Η γραμμή κοπής σε βρόχο μπορεί να επιτύχει σταθερή λειτουργία υψηλής ταχύτητας στα 60 m/min. Σε συνδυασμό με τη λειτουργία ρύθμισης buffer της γέφυρας βρόχου, το μηχάνημα κοπής σε μήκος βρόχου δεν απαιτεί συχνές στάσεις για τη ρύθμιση της ταχύτητας, επιτυγχάνοντας συνεχή διάτμηση υψηλής ταχύτητας. Ταυτόχρονα, η γραμμή περικοπής με βρόχο μειώνει τη χειροκίνητη λειτουργία σε όλη τη διαδικασία. Οι χειριστές χρειάζεται μόνο να προκαθορίσουν σχετικές παραμέτρους όπως το μήκος διάτμησης, το πάχος και την ταχύτητα στον πίνακα ελέγχου. Κατά τη λειτουργία του μηχανήματος κοπής σε βρόχο, η κύρια ευθύνη τους είναι να παρακολουθούν την κατάσταση λειτουργίας του εξοπλισμού και να χειρίζονται άμεσα καταστάσεις έκτακτης ανάγκης.

2) Υψηλή ακρίβεια διάτμησης

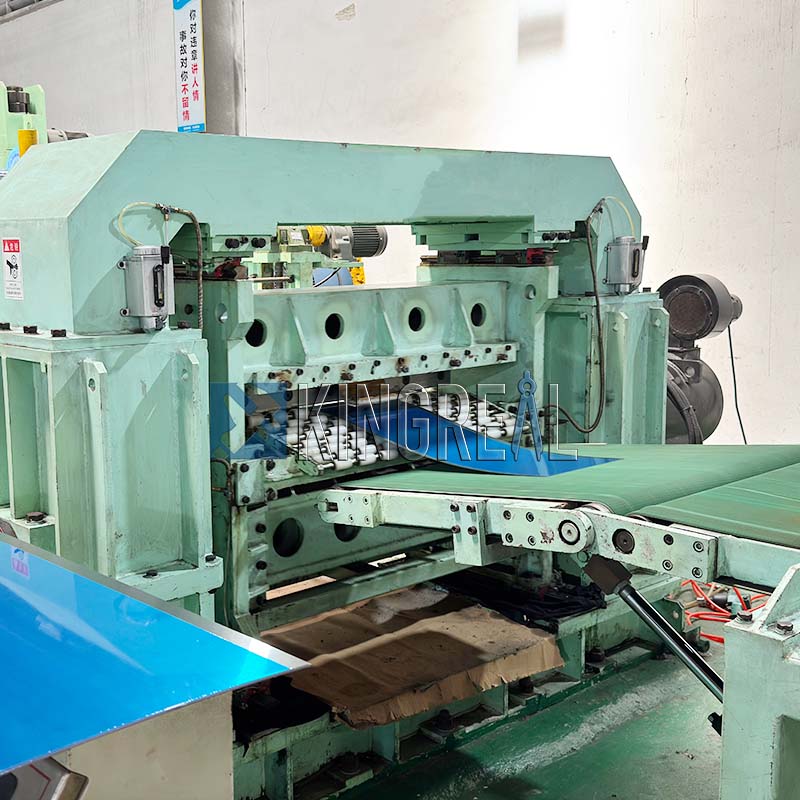

Η γραμμή κοπής σε βρόχο είναι εξοπλισμένη με μηχανή μέτρησης μεγέθους Servo NC, η οποία μπορεί να μετρήσει με ακρίβεια το μήκος της λαμαρίνας που πρόκειται να κοπεί. Σε συνδυασμό με σερβοκινητήρα, επιτυγχάνει γρήγορη και ακριβή κοπή. Για μεταλλικά φύλλα διαφορετικού πάχους, οι χειριστές μπορούν να προσαρμόσουν γρήγορα το διάκενο της λεπίδας διάτμησης μέσω μιας διεπαφής ανθρώπου-μηχανής, καθιστώντας τη λειτουργία εύκολη και αποτελεσματική. Το μηχάνημα κοπής με θηλιά διαθέτει επίσης τέσσερις εναλλάξιμες λεπίδες, επιτρέποντας την εναλλασσόμενη χρήση της λεπίδας, παρατείνοντας σημαντικά τη διάρκεια ζωής του ψαλιδιού και μειώνοντας το κόστος αντικατάστασης του εργαλείου, μεγιστοποιώντας τα οικονομικά οφέλη. Επιπλέον, η γραμμή κοπής με βρόχο χρησιμοποιεί μια μέθοδο κοπής από κάτω προς τα πάνω, διασφαλίζοντας ότι δημιουργούνται γρέζια κατά τη διάρκεια της κοπής με όψη προς τα πάνω, εμποδίζοντας αποτελεσματικά τα γρέζια να γρατσουνίσουν τον μεταφορικό ιμάντα και προστατεύοντας τον μεταφορέα της μηχανής κοπής σε βρόχο. Σημειωτέον, το άνω και κάτω διάκενο διάτμησης ρυθμίζεται μέσω ενός σερβοκινητήρα AC 0,75 KW και διαθέτει λειτουργία μνήμης διακένου, επιτρέποντας την αποθήκευση των παραμέτρων διάκενου για διαφορετικές λαμαρίνες στο σύστημα για μετέπειτα επεξεργασία παρόμοιων λαμαρινών χωρίς επαναλαμβανόμενες ρυθμίσεις.

3) Πλήρως αυτόματη λειτουργία

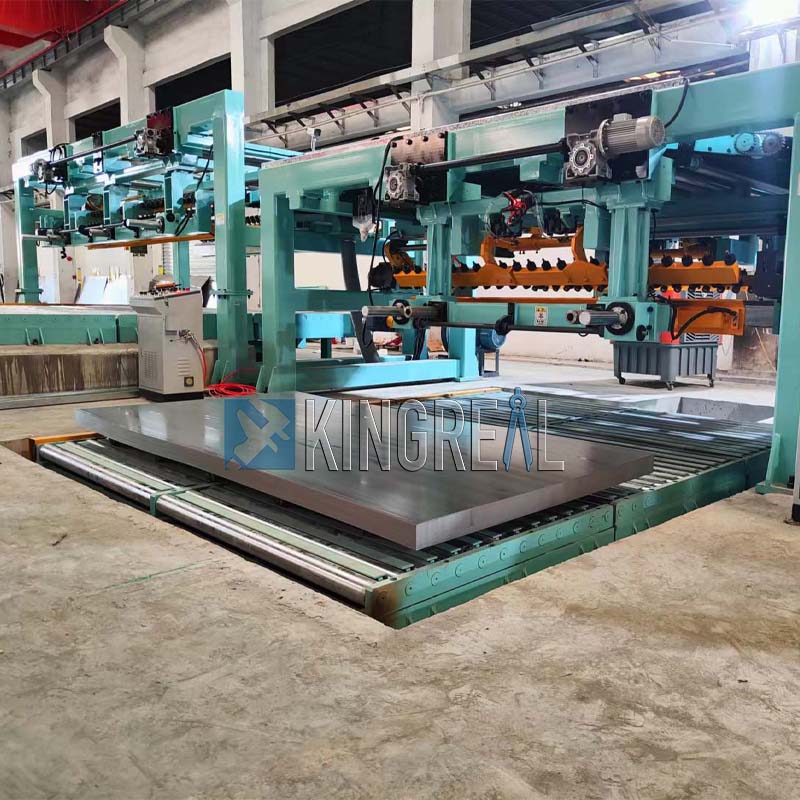

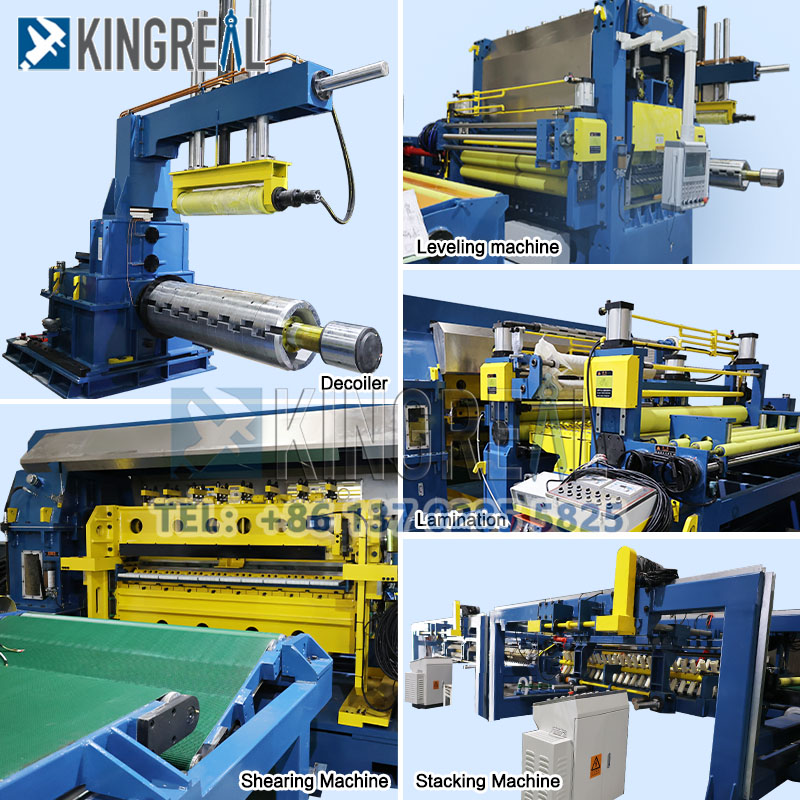

Η περιτυλιγμένη γραμμή κοπής σε μήκος ενσωματώνει μηχανισμούς ξετυλίγματος, ισοπέδωσης, ρύθμιση μήκους NC, υδραυλική διάτμηση υψηλής ταχύτητας και μηχανισμούς συλλογής υλικών. Συμπληρώνεται από συσκευές μεταφοράς, αποθήκευσης, καθοδήγησης, μεταφοράς και εκφόρτωσης υλικού, σχηματίζοντας μια πλήρη αυτοματοποιημένη γραμμή παραγωγής. Δεν απαιτείται χειροκίνητη παρέμβαση στη σύνδεση μεταξύ των διαδικασιών, επιτυγχάνοντας πραγματικά πλήρως αυτοματοποιημένη λειτουργία. Το μηχάνημα περικοπής με βρόχο χρησιμοποιεί κεντρικό έλεγχο PLC και είναι εξοπλισμένο με γνωστά ηλεκτρικά συστήματα ελέγχου όπως το Yaskawa, εξασφαλίζοντας σταθερή και αξιόπιστη λειτουργία. Μπορεί να ολοκληρώσει αυτόματα ολόκληρη τη διαδικασία από το ξετύλιγμα και την ισοπέδωση της πρώτης ύλης έως τη ρύθμιση μήκους, τη διάτμηση και τη συλλογή υλικού σύμφωνα με τις ανάγκες παραγωγής.

Περισσότερες προσαρμοσμένες γραμμές κοπής σε μήκος

Σειρά κομμένη σε μήκος εξοπλισμένη με μηχάνημα διπλής ισοπέδωσης	Σειρά κομμένη σε μήκος εξοπλισμένη με διπλή στοίβαξη	Γραμμή κομμένη σε μήκος εξοπλισμένη με συσκευή πλαστικοποίησης

Το KINGREAL STEEL SLITTER παρέχει ολοκληρωμένες λύσεις κατασκευής κομμένων γραμμών σε πελάτες στην Ινδία, την Ινδονησία, τη Ρωσία, τη Βραζιλία και άλλες χώρες. Για προσφορά, επικοινωνήστε με την KINGREAL STEEL SLITTER!
